Hvor bruges ultralyds væskeflowmålere?
Ultrasoniske væskeflowmålere bruges på tværs af olie- og gasrørledninger, vandbehandlingsanlæg, kemiske forarbejdningsanlæg, HVAC-systemer, fødevare- og drikkevareproduktion og farmaceutisk fremstilling. Disse enheder måler væskehastighed ved hjælp af høj-frekvente lydbølger, hvilket muliggør ikke-invasiv overvågning i applikationer, hvor traditionelle mekaniske målere står over for begrænsninger fra korrosive væsker, høje tryk eller forureningsrisici.
Olie- og gasindustriens applikationer til ultralyds væskeflowmålere
Petroleumssektoren repræsenterer det største udrulningsområde for ultrasonisk væskeflowmålerteknologi, der tegner sig for omkring 35 % af globale installationer. Inden for denne industri tjener disse målere kritiske funktioner på tværs af upstream-, midstream- og downstream-operationer.
Depotoverførsel og skattemåling med ultralydsvæskeflowmålere
Ansøgninger om overførsel af forældremyndighed kræver ekstrem præcision, fordi selv mindre målefejl fører til betydelige økonomiske uoverensstemmelser.Ultralyds væskeflowmålers opnår nøjagtighedsniveauer på ±0,1% til ±0,5%, hvilket gør dem til det foretrukne valg til måling af råolie, raffinerede petroleumsprodukter og naturgasvæsker, efterhånden som ejerskabet skifter hænder. Den ikke-påtrængende natur af klemme-på ultralyds væskeflowmålere eliminerer gennemtrængning af rørledninger, hvilket reducerer risikoen for lækage under værdifulde vareoverførsler.
I 2023 nåede produktionen af olievæsker op på omkring 34 millioner tønder olieækvivalenter om dagen globalt. Transit--tids-ultralydsvæskeflowmålere håndterer denne måleudfordring gennem fler-vejskonfigurationer, der aflæser gennemsnitlige hastigheder på tværs af forskellige rørsektioner, og kompenserer for flowforstyrrelser og temperaturvariationer, der plager enkelt-punkts måleteknologier.
Raffinaderiprocesovervågning ved hjælp af ultralydsvæskeflowmålere
Raffinaderier udsætter måleinstrumenter for ekstreme forhold-temperaturer over 600 grader i forsinkede forkoksningsenheder, slibende medier i hydrobehandlere og ætsende rester gennem fraktioneret destillationsprocesser. Traditionelle differenstrykmålere og Coriolis-enheder akkumulerer snavs og snavs, hvilket kræver hyppige vedligeholdelsesstop, som koster faciliteterne tusindvis af dollars i tabt produktion i timen.
Ultralyds væskeflowmålere monteret eksternt på rør undgår direkte kontakt med hårde procesvæsker. Dette design muliggør kontinuerlig drift i vakuumdestillationssystemer, flydende katalytiske krakningsenheder og visbreaker-applikationer, hvor mekanisk slid ellers ville gøre konventionelle målere ude af drift inden for måneder. Raffinaderier, der overvåger produktion af benzin, diesel, petroleum, jetbrændstof, fyringsolie og asfalt, er afhængige af disse enheder til at optimere kemiske proportioner og sikre produktkvalitetsspecifikationer.
Offshore platform applikationer til ultralyds væskeflowmålere
Offshore-installationer byder på unikke udfordringer: begrænset personaleadgang, der kræver helikoptertransport, salttågekorrosion, klassificering af eksplosiv atmosfære og pladsbegrænsninger.Ultralyds væskeflowmålereløse disse problemer gennem kompakte designs, egensikre certificeringer (ATEX,IECEx), og installationsprocedurer, der kun kræver grundlæggende teknisk uddannelse snarere end specialiseret instrumenteringsekspertise.
Klemme-på modeller viser sig at være særligt værdifulde til offshore-anvendelser, fordi de fastgøres til rørets ydre uden at kræve produktionsnedlukninger eller tilladelser til varmt arbejde. Faciliteter kan installere, idriftsætte og verificere ultrasoniske væskeflowmålere, mens systemerne forbliver under tryk og operationelle-en kapacitet, der sparer offshore-operatører for ugers dyr nedetid.
Kommunale vand- og spildevandssystemer, der bruger ultralyds væskeflowmålere
Vandinfrastruktur udgør den anden-største applikationssektor, hvor ultralydsvæskeflowmålere i stigende grad erstatter mekaniske alternativer i drikkevandsbehandlings- og distributionsnetværk.
Drikkevandsbehandling med ultralyds væskeflowmålere
Kommunale vandforvaltere står over for et stigende pres for at reducere ikke-indtægtsgivende vandtab fra lækager og uautoriseret forbrug. Ultrasoniske væskeflowmålere leverer ±0,5 % nøjagtighed sammenlignet med ±1,5 % for mekaniske målere-en forskel, der forstærker betydeligt på tværs af millioner af gallons, der behandles årligt. Denne præcisionsfordel påvirker direkte lækagedetektionskapaciteter og indtægtsgenvinding.
Transit--tids ultralydsvæskeflowmålere fungerer effektivt i rentvandsapplikationer fra renseanlæggets indtag af råvand gennem filtreret vanddistribution. I modsætning til tidlige Doppler-baserede systemer, der krævede suspenderede partikler for at fungere, måler moderne transit-tidsteknologi hastigheden ved at sammenligne ultralydspulsernes rejsetider opstrøms og nedstrøms, hvilket gør den ideel til partikelfrit-drikkevand.
Installationsfleksibilitet repræsenterer en anden fordel. Inlineultralyds væskeflowmålereintegreres i nybyggeri og renoveringsprojekter, samtidig med at-versioner eftermonteres på eksisterende rør uden afbrydelse af servicen-afgørende for forsyningsselskaber, der ikke har råd til lange nedlukninger. En enkelt tekniker kan installere en klemme-på en ultralyds væskeflowmåler på under en time.
Kemisk foderovervågning i vandbehandling ved hjælp af ultralyds væskeflowmålere
Nøjagtig kemikaliedosering forhindrer både overdosering (spildte omkostninger, lovovertrædelser) og underdosering (utilstrækkelig behandling, sundhedsrisici). Ultralydsmålere for væskeflow overvåger klor-, fluorid-, koaguleringsmiddel- og polymertilførselsledninger med præcision, der ikke kan opnås med mekaniske målere af gear-typen, der fejler ved måling af viskøse koncentrerede kemikalier.
Blue-White Sonic-Pro MS6 ultralydsvæskeflowmåler, der blev brugt i Charlotte, North Carolinas kationiske filterhjælpepolymerapplikationer, erstattede gearmålere, der oplevede hyppige fejl. Siden installationen rapporterer operatører nul meterfejl og konsekvent nøjagtige aflæsninger verificeret gennem udtrækningsberegninger. Enhedens øjeblikkelige ingen-flowalarmfunktion advarer SCADA-systemer med det samme, når kemikalieledninger blokerer eller tanke tømmes-langt hurtigere end kemikaliekontrollere, der kræver pH-afvigelsestid for at udløse advarsler.
Spildevands- og regnvandsovervågning med ultralyds væskeflowmålere
Spildevandssystemer håndterer råt spildevand, industriel udledning og regnvand-væsker, der indeholder suspenderede faste stoffer, fedt og affald, der tilstopper mekaniske målere. Doppler ultralyds væskeflowmålere trives under disse forhold, fordi de måler flow ved at detektere frekvensskift fra partikler, bobler og turbulens i væsken.

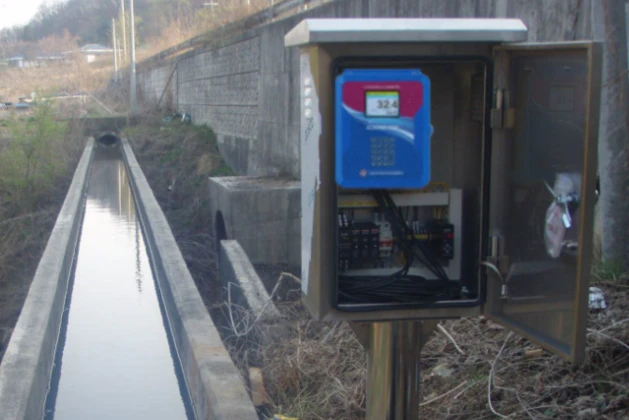

Detectronic MSFM s2.5T ultralydsvæskeflowmåler, designet til kombinerede kloakker og åbne kanaler, fungerer i delvist fyldte rør og håndterer strømninger fra 0,03 m/s til 4,00 m/s. Dets selvstændige-batteridrevne-design med ATEX-certificering gør den velegnet til at overvåge handelsspildevand fra fødevareforarbejdningsvirksomheder, spore problemer med infiltration og tilstrømning og detektere kombinerede kloakoverløb, der overtræder miljøtilladelser.
Severn Trent Water indsatte 450ultralyds væskeflowmålerepå tværs af deres netværk som en del af deres WINEP Overflow-program, ved at bruge enhederne til at opbygge adfærdsprofiler af oplande og opdage uregelmæssigheder, der indikerer forureningsrisici. Denne overvågningstilgang reducerede miljøhændelser, samtidig med at tilsynsmyndighederne fik løbende overholdelsesdata.
Kemisk forarbejdning og farmaceutisk fremstilling med ultralyds væskeflowmålere
Kemiske anlæg og farmaceutiske faciliteter kræver flowmåling i applikationer, hvor forureningsrisici, ætsende egenskaber eller regulatoriske krav eliminerer konventionelle muligheder.
Ætsende kemikaliehåndtering ved hjælp af ultralyds væskeflowmålere
Svovlsyre, saltsyre, natriumhydroxid og andre aggressive kemikalier angriber våde komponenter i traditionelle flowmålere, hvilket nødvendiggør dyre legeringsmaterialer og hyppig udskiftning. Klemme-på ultralyds væskeflowmålere løser dette problem ved at montere eksterne-transducere aldrig i kontakt med procesvæsker, uanset korrosivitet.
Kemiske processorer, der måler koncentrerede syrer, kaustiske opløsninger, opløsningsmidler og reaktive mellemprodukter, nyder godt af ultralydsteknologiens immunitet over for kemiske angreb. Enhederne fungerer effektivt på rør konstrueret af rustfrit stål, PVDF, PEEK, foret stål eller kompositmaterialer, og tilpasser sig til enhver indeslutningsstrategi, som kemikaliets fareprofil kræver.
Sanitære og sterile applikationer til ultralyds væskeflowmålere
Farmaceutiske fremstillings- og bioteknologiske processer kræver kontaminering-fri væskebaner, der opfylder FDA 21 CFR Part 11 og CGMP-kravene. Enhver flowmåler, der introducerer døde ben, sprækker eller ru overflader, hvor bakterier koloniserer, skaber valideringsmareridt og kontamineringsrisici.
Ikke-påtrængende ultralydsvæskeflowmålere bevarer hygiejniske strømningsveje, fordi de ikke tilføjer våde komponenter til sanitære rørsystemer. Operatører kan verificere strømningshastigheder i bioreaktorfødeledninger, WFI (vand til injektion) distributionssløjfer og sterile filtreringssystemer uden at kompromittere aseptiske forhold. Fraværet af bevægelige dele eliminerer partikeldannelse, der kan forurene injicerbare lægemidler.
Batchbehandling og blanding med ultralydsvæskeflowmålere
Kemiske batch-reaktorer kræver præcise ingrediensforhold-afvigelser forårsager uspecifikke-produkter, der kræver dyrt omarbejde eller bortskaffelse. Ultralyds væskeflowmålere med totaliseringsfunktioner akkumulerer volumenmålinger for hver batchkomponent, hvilket sikrer formuleringsnøjagtighed.
Transit--tids ultralydsvæskeflowmålere håndterer viskositeter, der overstiger 1.000 centistokes, hvilket gør dem velegnede til at måle viskøse harpikser, polymerer, olier og koncentrerede løsninger, der udfordrer elektromagnetiske målere og turbinemålere. Deres to-måleevne giver mulighed for at vende strømme under tankfyldnings-/tømningscyklusser og produktoverførsel.
HVAC og distriktsenergisystemer, der bruger ultralyds væskeflowmålere
Opvarmnings-, ventilations- og klimaanlæg i kommercielle bygninger, hospitaler, universiteter og industrianlæg er i stigende grad afhængige af ultralyds væskeflowmålere til energistyring og optimering.
Overvågning af kølevandssystem med ultralyds væskeflowmålere
Centrale køleanlæg, der betjener store bygningskomplekser, distribuerer køling gennem lukkede kølevandskredsløb-. Måling af flowhastigheder gør det muligt for facility managers at beregne termisk energiforbrug (BTU-måling) ved at kombinere flowdata med fremløbs- og returtemperaturmålinger.
Spænd-påultralyds væskeflowmålereinstalleres hurtigt på eksisterende kølevandsledninger uden afløbssystemer eller afbrydelse af køleservice. Bygninger kan tilføje energiundermåling til individuelle zoner, etager eller lejerrum-data, der understøtter forbrugsfakturering, identificerer ineffektivt udstyr og retfærdiggør investeringer i energieffektivitet gennem dokumenterede besparelser.
KROHNE OPTISONIC 3400 Fjernvarme-ultralydsvæskeflowmåleren, certificeret til OIML R75 og MID MI-004-standarderne, fungerer i fjernvarmenetværk ved temperaturer op til 180 grader og tryk til PN40. Dens tre-vejs konfiguration giver den nøjagtighed og pålidelighed, der kræves til applikationer til fakturering af termisk energi, der betjener flere kunder fra centraliserede varmekilder.
Måling af kedelfødevand ved hjælp af ultralyds væskeflowmålere
Elproduktionsanlæg, industrielle dampsystemer og institutionelle kedelanlæg overvåger fødevandsflowet for at kontrollere forbrændingseffektiviteten, forhindre tørfyring og beregne varmehastigheder. Højtryksapplikationer (op til ASME klasse 4500) overstiger mulighederne i mange flowmålerteknologier.
Inline ultralyds væskeflowmålere som KROHNE OPTISONIC 4400 HP retter sig specifikt mod høj-fødevands-, kondensatretur- og sprøjtevandsinjektionsapplikationer i kraftværker. Disse specialiserede designs bevarer nøjagtigheden under ekstreme trykforhold, som ville beskadige eller ødelægge alternative teknologier.
Verifikation af varmeveksler med ultralyds væskeflowmålere
Varmevekslere i køletårne, kondensatorer og procesvarmesystemer kræver flowverifikation for at detektere tilsmudsning, afskalning eller blokering, før effektivitetstab påvirker produktionen. Bærbare ultralyds-væskeflowmålere gør det muligt for vedligeholdelsesteknikere at se-tjekke varmevekslerens ydeevne under rutinerunder.

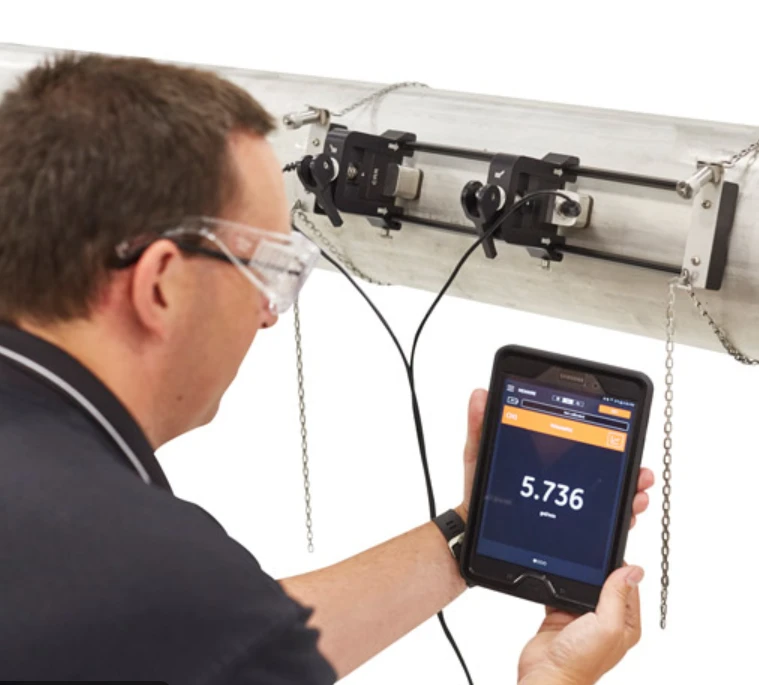

Den batteridrevne- Panametrics OPTISONIC 6300 P bærbare ultralyds-væskeflowmåler fungerer via smartphone-app (Android/iOS) med Bluetooth-forbindelse og logger flowdata til trendanalyse. Teknikere klemmer sensorer på rør, indsamler aflæsninger inden for få minutter og går til næste verifikationspunkt uden at forstyrre driften-en umulig arbejdsgang med permanente inline-målere.
Mad- og drikkevareproduktion ved hjælp af ultrasoniske væskeflowmålere
Fødevareforarbejdningsfaciliteter står over for unikke måleudfordringer, der balancerer krav til sanitet, sporbarhed af ingredienser, opskrifters nøjagtighed og overholdelse af lovgivning.
Fremstilling af drikkevarer med ultralyds væskeflowmålere
Bryggerier, læskedrikkeaftappere, juiceprocessorer og mejerifabrikker måler vand, sirupper, koncentrater og færdige drikkevarer gennem hele produktionen. Produktkonsistens kræver præcise blandingsforhold-variationer påvirker smag, holdbarhed og brands omdømme.
Klemme-på ultralyds væskeflowmålere opfylder 3-A sanitære standarder og NSF 61-godkendelse til drikkevandskontakt, hvilket kvalificerer dem til både ingrediens- og drikkevandsmåling. Deres evne til at måle bi-flow passer til CIP-cyklusser (clean-in-place), hvor rengøringsopløsninger flyder baglæns gennem procesudstyr.
Mejeribehandlingsapplikationer til ultralydsvæskeflowmålere
Mælk, fløde og flydende mejeriprodukter udviser ikke-newtonske strømningsegenskaber og indeholder fedtkugler, der skaber udfordringer for elektromagnetiske målere, der kræver minimal ledningsevne. Transit--tids ultralydsvæskeflowmålere håndterer mejerivæsker effektivt, mens de opretholder de hygiejniske installationer, der kræves i henhold til USDA ogFDAmejeribestemmelser.
Pasteuriserings-, homogeniserings- og separationsprocesser drager fordel af flowmåling, der introducerer nul trykfald -kritisk, når man arbejder med termisk følsomme mejeriprodukter, hvor overdreven turbulens eller trykvariationer påvirker kvaliteten.
Ingredienstilførselssystemer, der bruger ultralyds væskeflowmålere
Automatiserede ingrediensdispenseringssystemer i bagerier, fremstillede fødevarer og konfekturedrift kontrollerer opskriftens nøjagtighed. Ultrasoniske væskeflowmålere med totaliserende output integreres med PLC'er, der administrerer batch-sekvenser, hvilket sikrer, at hvert produkt modtager specificerede mængder af olier, smagsstoffer, farvestoffer og flydende komponenter.
Kompakte inline-ultralyds-væskeflowmålere optager minimal plads i overfyldte produktionsområder, mens de leverer tilstrækkelig nøjagtighed til ingredienser af høj-værdi, hvor over-dosering direkte påvirker rentabiliteten. Deres fravær af bevægelige dele eliminerer vedligeholdelsesafbrydelser under 24/7 produktionsplaner.
Nye applikationer til ultralyds væskeflowmålere
Adskillige applikationsområder under udvikling viser en voksende anvendelse af ultrasonisk væskeflowmålerteknologi drevet af skiftende industribehov.
Brintblanding og overvågning af alternativt brændstof
Efterhånden som energisystemer går over i retning af dekarbonisering, muliggør ultralydsvæskeflowmålere tilpasset brintmåling at blande op til 30% brint efter volumen i eksisterende naturgasrørledninger, samtidig med at nøjagtigheden af custody-overførsel opretholdes. Rosemount SeniorSonic 3414- og 3418-modellerne er specifikt rettet mod denne nye applikation og understøtter energiselskabernes strategier for vedvarende brændstof.
Kunstvanding og landbrug Vandforvaltning
Landbrugsaktiviteter står over for stigende vandknaphed og lovgivningsmæssig kontrol over forbrug. Ultralydsmålere for væskeflow overvåger hovedvandingsledninger, gødningssystemer (der kombinerer vand og flydende gødning) og afstrømning fra landbruget-og leverer data til overholdelsesrapportering og præcisionsoptimering af landbruget.
Lav--vandingssystemer drager fordel af klemme-på ultralyds-væskeflowmålere, der introducerer nul trykfald, hvilket bevarer tilgængeligt tryk til fordeling på tværs af marker. Enhederne måler blandinger af vand og flydende gødning uden kompatibilitetsproblemer, der påvirker gear eller turbinemålere udsat for landbrugskemikalier.
Semiconductor Manufacturing og High-Purity Applications
Spånfremstilling kræver ultrarent vand (UPW), proceskemikalier og specialgasser med næsten-nul partikelforurening. Enhver flowmåling, der introducerer partikler, risikerer, at waferdefekter koster millioner i kasseret produkt.
Klemme-på ultralyds væskeflowmålere giver forureningsfri-måling i halvlederfabrikker, hvor selv sporpartikler fra mekanisk målerslid forårsager udbyttetab. Deres evne til at verificere flow uden at trænge ind i ultrarene rørsystemer gør dem afgørende for processer, der kræver ISO klasse 1 renrumsstandarder.
Valg af den rigtige ultralyds væskeflowmåler til din applikation
Valget mellem transit-tid og Doppler-teknologier, clamp-on og inline-konfigurationer og bærbare kontra permanente installationer kræver forståelse af applikations-specifikke krav.
Transit-tid vs. Doppler Ultralyds væskeflowmålere
Transit--tids-ultralydsvæskeflowmålere passer til rene væsker med minimalt med suspenderede faste stoffer eller medført luft-vand, raffinerede petroleumsprodukter, rene kemikalier og drikkevarer. De opnår højere nøjagtighed (±0,5% til ±1,0%) end Doppler-alternativer og håndterer to-flowmålinger.
Doppler ultrasoniske væskeflowmålereudmærke sig med snavsede væsker, der indeholder partikler, bobler eller turbulens-spildevand, slam, pulpsuspensioner og råolie. De kræver minimale partikelkoncentrationer (typisk 100 ppm faste stoffer eller bobler over 100 mikron) for at reflektere ultralydssignaler, men tolererer forureningsniveauer, der blinder transit-tidsmålere.
Hybride ultralyds-væskeflowmålere skifter automatisk mellem teknologier baseret på væskeforhold, hvilket giver alsidighed til applikationer med variable produktegenskaber-nyttigt i faciliteter, der behandler både rene og snavsede strømme gennem den samme rørinfrastruktur.
Clamp-On vs. Inline Ultrasonic Liquid Flow Meters

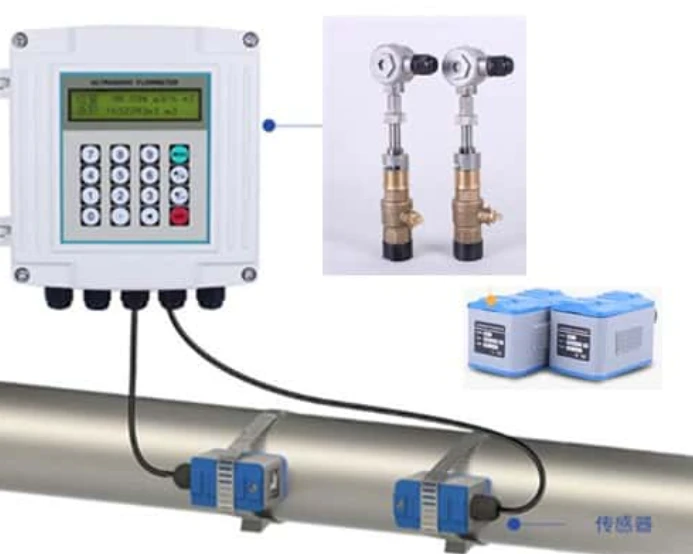

Klemme-på ultralyds væskeflowmålere installeres uden rørskæring, varmt arbejde eller procesnedlukning-fordele ved eftermontering, midlertidige målinger, installationer i farlige områder og applikationer, hvor røradgang forbliver begrænset. De kan rumme rørstørrelser fra ½ tomme til over 200 tommer, tilpasset eksisterende infrastruktur uden ændringer.
Inline (spole-stykke) ultralydsvæskeflowmålere integreres i ny konstruktion, hvilket giver permanente installationer med maksimal nøjagtighed gennem optimeret transducerpositionering og kontrollerede akustiske veje. Multi--vejs inline-design (3-path, 4-path, 8-path-konfigurationer) gennemsnitlige hastighedsprofiler på tværs af rørtværsnit, hvilket opnår nøjagtighedsniveauer for custody-overførsel, der er uopnåelige med clamp-on-alternativer.
Kritiske specifikationsfaktorer for ultralyds væskeflowmålere
Rørmateriale påvirker ultralydssignaltransmission-stål, rustfrit stål, og det meste plastik fungerer godt, mens forede rør, beton og visse kompositter kan kræve specialiserede transducere. Rørvægtykkelse, tidsplanvurdering og indvendig tilstand (skala, korrosion, belægning) påvirker klemme-på målerens ydeevne og transducervalg.
Væskeegenskaber inklusive viskositet, temperatur, tryk og lydledningsevne bestemmer teknologivalg og transducerfrekvens. Væsker med høj-viskositet, kryogene applikationer (-200 grader) og ekstreme temperaturprocesser (op til 600 grader) kræver specialiserede ultralyds-væskeflowmålerdesign ud over standardtilbud.
Installation bedste praksis for ultralyds væskeflowmålere
Korrekt installation påvirker målenøjagtigheden og langsigtet-pålidelighed direkte uanset ultralydsvæskeflowmålerens sofistikering.
Krav til rør lige løb
Transit--tids ultrasoniske væskeflowmålere kræver lige rørsektioner opstrøms og nedstrøms fra transducerplaceringer for at etablere stabile, forudsigelige flowprofiler. Typiske anbefalinger specificerer 10-20 rørdiametre opstrøms og 5-10 diametre nedstrøms, selvom specifikke krav varierer efter målerdesign og rørstørrelse.
Installationer umiddelbart nedstrøms for albuer, ventiler, pumper eller flowforstyrrelser introducerer uregelmæssigheder i hastighedsprofilen, der reducerer nøjagtigheden. Når krav til straight run ikke kan opfyldes, hjælper flowkonditioneringsapparater eller flervejstransducerkonfigurationer med at kompensere for forstyrrede flowprofiler.
Transducer montering og justering
Klemme-på transducere skal justeres præcist parallelt med røraksen og opretholde nøjagtige afstande beregnet ud fra rørparametre (diameter, vægtykkelse, materiale, væskeegenskaber). Fejljustering introducerer hastighedsmålefejl, der er proportionale med justeringsafvigelse-en almindelig installationsfejl.
Koblingsmasse påført mellem transducere og røroverfladen sikrer akustisk energitransmission på tværs af grænseflader. Luftspalter blokerer helt for ultralydssignaler, hvilket forårsager målerfejl. Korrekt overfladeforberedelse (fjernelse af maling, kalk, rust) og passende påføring af koblingsgel forhindrer signaldæmpning.
Miljøbeskyttelse for ultralyds væskeflowmålere
Udendørs installationer kræver vejrbestandige indkapslinger, der beskytter elektronik mod ekstreme temperaturer, fugt og UV-eksponering. Transmittere klassificeret IP67 eller IP68 modstår midlertidig nedsænkning, mens NEMA 4X-certificeringer sikrer korrosionsbestandighed i marine eller kemiske procesmiljøer.
Installationer i farlige områder kræver eksplosionssikre-eller egensikre designs, der opfylder ATEX-, IECEx- eller Class I Division 1-certificeringer. Korrekt jording og EMI-afskærmning forhindrer interferens fra drev med variabel frekvens, motorstartere og højspændingsudstyr i nærheden af målesteder.
Vedligeholdelse og kalibrering af ultralyds væskeflowmålere
Mens ultralyds væskeflowmålere kræver minimal vedligeholdelse sammenlignet med mekaniske alternativer, sikrer periodisk verifikation fortsat nøjagtighed.
Rutinemæssige inspektionsprocedurer
Kvartalsvis visuelle inspektioner verificerer transducerens koblingsintegritet, monteringssikkerhed og ledningstilstand. Akustisk koblingsgel nedbrydes over tid, hvilket kræver genanvendelse,
Elektronisk diagnostik tilgængelig i avancerede ultralyds væskeflowmålere overvåger signalstyrke, støjniveauer og målekonfidensfaktorer. Forringende signalkvalitet indikerer rørskalering, ændringer i væskeegenskaber eller transducerforringelse, der kræver korrigerende handling, før nøjagtigheden lider.
Verifikations- og kalibreringsintervaller
Ultralyds-væskeflowmålere til opbevaring kræver årlig eller toårig verifikation i forhold til sporbare standarder, med nogle applikationer, der kræver kvartalsvise kontroller. Verifikation sammenligner måleroutput med certificerede referencemålere eller bærbare ultralydsvæskeflowmålere kendt nøjagtige.
In-verifikationsteknikker på stedet undgår målerfjernelse-bærbar klemme-på ultralydsvæskeflowmålere, der er installeret midlertidigt ved siden af permanente målere, giver sammenligningsaflæsninger uden procesafbrydelse. Denne tilgang er blevet industristandard til verificering af inline-målere, hvor fjernelse koster tusindvis af produktionsnedetid.
Softwareopdateringer og firmwarevedligeholdelse
Moderne ultralydsmålere for væskeflow inkorporerer mikroprocessor-baseret signalbehandling med opdaterbar firmware, der muliggør ydeevneforbedringer, fejlrettelser og tilføjelser til funktioner. Producenter frigiver opdateringer, der adresserer specifikke applikationsudfordringer opdaget efter den første implementering.
Opdateringer af kommunikationsprotokol understøtter integration med udviklende SCADA-, DCS- og Industrial IoT-platforme. Målere udstyret med Ethernet-, HART-, Modbus-, Profibus- eller Foundation Fieldbus-forbindelse kræver periodisk firmwarevedligeholdelse, der sikrer kompatibilitet med opgraderinger af anlægskontrolsystem.
FAQ
Hvad er den typiske levetid for en ultrasonisk væskeflowmåler?
Ultralydsmålere af høj kvalitet fungerer i 10-15 år med minimal vedligeholdelse, fordi de ikke indeholder bevægelige dele. Inline-målere i stabile applikationer overstiger ofte 15 år, mens clamp-on-installationer i barske udendørs miljøer kan kræve transducerudskiftning efter 8-10 år på grund af koblingsforringelse og UV-eksponering, der påvirker piezoelektriske elementer.
Kan ultralyds væskeflowmålere måle flow i delvist fyldte rør?
Væskeflowmålere med standardtransittid-tid kræver helt fyldte rør for at fungere nøjagtigt. Specialiserede ultralydsmålere med åben-kanal designet til delvist fyldte rør, kloakker og vandingskanaler bruger forskellige måleprincipper-typisk ultralydsniveausensorer kombineret med kanalgeometri til at beregne strømningshastigheder baseret på dybde- og hastighedsforhold.
Virker ultralyds væskeflowmålere med alle rørmaterialer?
De fleste ultralyds væskeflowmålere fungerer med stål, rustfrit stål, PVC, CPVC, HDPE og kobberrør. Beton, stærkt dæmpende plastik og visse kompositmaterialer kan blokere eller alvorligt svække ultralydssignaler. Forede rør (gummi, emalje, cement) kræver transducerfrekvensjusteringer og kan begrænse nøjagtigheden. Producenter leverer kompatibilitetsmatricer for rørmaterialer, der specificerer optimale transducervalg.
Hvordan påvirker ekstreme temperaturer ultralyds væskeflowmålers nøjagtighed?
Væsketemperaturen påvirker lydhastigheden-den fundamentale egenskabs transittid-måler. Avancerede ultrasoniske væskeflowmålere inkorporerer automatisk temperaturkompensation ved hjælp af integrerede eller eksterne temperatursensorer til at korrigere hastighedsberegninger på tværs af driftstemperaturområder. Specialiserede kryogene modeller håndterer flydende gasser ved -200 grader, mens højtemperaturversioner fungerer i termiske olie- og raffinaderiprocesser, der når 600 grader.
Det globale marked for ultralydsflowmålere blev vurderet til cirka 2,0-2,6 milliarder USD i 2024, med fremskrivninger på 3,1-4,9 milliarder USD i 2033-2034, hvilket repræsenterer sammensatte årlige vækstrater på 5,1-6,7 %. Asien-Stillehavsområdet dominerer med 38-42% markedsandel, drevet af hurtig industrialisering i Kina, Indien og Sydøstasien. Clamp-on ultralyds væskeflowmålere tegner sig for omkring 50 % af installationerne, hvilket afspejler voksende præference for ikke-invasiv måling på tværs af forskellige industrier, der prioriterer driftsfleksibilitet og reducerede installationsomkostninger.
