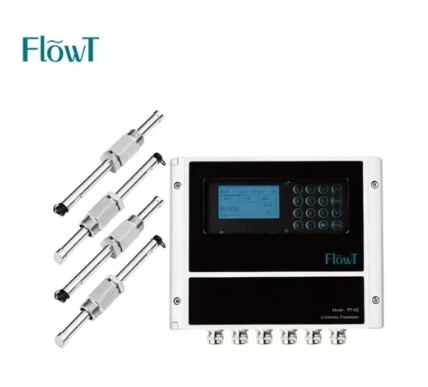

Sådan kalibreres ultralydsflowmålere til vand

Kalibrering af en klemme-på ultralydsflowmåler for vand kræver indtastning af nøjagtige rørparametre, verifikation af transducerplacering og sammenligning af aflæsninger med en referencestandard. De fleste installationer opnår 1-3 % nøjagtighed uden formel kalibrering, men proceskalibrering på stedet kan forbedre dette til 0,5 %, når det er nødvendigt.

Processen adskiller sig fra traditionelle inline-målere, fordi ultralydsflowmålerens transducere monteres udvendigt og er stærkt afhængige af akustisk koblingskvalitet og rørgeometrimålinger. Denne vejledning dækker både parameter-baseret opsætning og reference-baserede kalibreringsmetoder, der er specifikke for vandapplikationer.

Forståelse af kalibrering vs. konfiguration for klemme-på ultralydsflowmålere

Klem på ultralyds flowmålers bruger to distinkte nøjagtighedsprocesser, der ofte forveksles. Parameterkonfiguration involverer indtastning af rørdiameter, vægtykkelse, materiale- og væskeegenskaber i flowmålerens transmitter. Denne matematiske opsætning gør det muligt for måleren at beregne flow baseret på transit-tidsforskelle af ultralydssignaler, der bevæger sig gennem rørvæggen og vand.

Proceskalibrering sammenligner ultralydsflowmålerklemmen på aflæsninger med en kendt referencestandard under faktiske driftsforhold. Referencen kan være et kalibreret mastermåler, en vejetank eller et volumetrisk målesystem med NIST-sporbar nøjagtighed, der er mindst fire gange bedre end den enhed, der kalibreres.

De fleste vandapplikationer opnår acceptabel nøjagtighed alene gennem korrekt konfiguration. Ultralydsklemmen på flowmålerproducenter angiver ±1-3 % usikkerhed, når rørparametrene er indtastet korrekt. Feltkalibrering bliver nødvendig, når applikationer kræver højere præcision, såsom overførsel af depot, overholdelse af lovgivning eller fakturering, hvor finansielle transaktioner afhænger af målenøjagtighed.

Forud-Kalibreringskrav og webstedsvalg

Valg af den korrekte installationsplacering afgør, om kalibreringen vil lykkes. Clamp on type ultralydsflowmåler kræver specifikke rørforhold for at generere stærke, stabile signaler, der producerer ensartede aflæsninger.

Krav til lige rørlængde

Vandstrøm udvikler en forudsigelig hastighedsprofil i lige rørsektioner. Albuer, ventiler, reduktionsgear og T-stykker skaber turbulens og flowforvrængninger, der forårsager målefejl. Industristandarder anbefaler mindste lige rørlængder på 10 rørdiametre opstrøms og 5 rørdiametre nedstrøms fra ultralydsflowmålerklemmen på installationspunktet.

For vandsystemer med alvorlige opstrømsforstyrrelser som flere albuer i forskellige planer eller delvist åbne ventiler, forlænge opstrømssektionen til 15-20 diametre. Når tilstrækkeligt lige rør ikke er tilgængeligt, skal du anvende 2/3-reglen: Anbring den bærbare ultralydsflowmålerklemme på med to-tredjedele af det tilgængelige lige rør opstrøms og en tredjedel nedstrøms.

Findultralydsflowmålerklemme-påinstallation mindst 30 rørdiametre væk fra pumper. Pumpevibrationer og kavitation skaber akustisk støj, der interfererer med signaldetektion, hvilket reducerer målingens pålidelighed, selv når signalstyrken ser ud til at være tilstrækkelig.

Rørtilstandsvurdering

Overfladeforberedelse påvirker direkte ultralydssignaltransmission gennem rørvæggen. Rengør installationsområdet grundigt, fjern maling, rust, kalk og beskyttende belægninger. Poler metalrør med en slibemaskine eller slibemaskine for at opnå bart, glat metal. Klemmen på ultralydsvandflowmålertransducere kræver intim kontakt gennem koblingsgel, og enhver overfladeuregelmæssighed skaber luftspalter, der blokerer ultralydstransmission.

Tjek for rørforinger, især i ældre vandsystemer. Cementforinger, epoxybelægninger eller plastindsatser mellem rørvæggen og vandstrømmen kan dæmpe ultralydssignaler betydeligt. Mål den faktiske vægtykkelse med en ultralydstykkelsesmåler i stedet for at stole på rørplaner, da korrosion og kalkopbygning ændrer dimensioner over tid.

Kontroller, at røret er helt fyldt med vand under målingen. Delvist fyldte rør ugyldiggør flowberegningen, fordi måleren antager fuldt-rørtværsnitsareal-. Monteres på lodrette rørsektioner med opadgående flow, når det er muligt, eller på vandrette rør på det laveste punkt i systemet, hvor vandet naturligt samler sig.

Parameterkonfiguration for vandapplikationer

Nøjagtig parameterindtastning danner grundlaget for ultralydsklemme-ved flowmålerkalibrering. Transmitteren bruger disse værdier til at beregne den akustiske vejlængde og strømningshastighed ud fra målte transittider.

Væsentlige rørparametre

Indtast den udvendige diameter først, og mål på transducerens installationssted med et diameterbånd eller π-tape, der er specielt designet til rørmåling. En 1 mm fejl i diametermåling på et 1-tommer (25 mm) rør introducerer ca. 8 % flowfejl på grund af det kvadratiske forhold mellem diameter og tværsnitsareal.

Måling af vægtykkelse kræver præcisionsmålere med ultralydstykkelse. Nominelle rørskemaværdier stemmer ofte ikke overens med de faktiske feltforhold, især i ældre vandsystemer, hvor intern korrosion har fortyndede vægge. Mål på flere punkter rundt om rørets omkreds og brug gennemsnitsværdien. For den bærbare klemme på flowmåleren påvirker vægtykkelsen transducerafstandsberegninger og signalets rejsetid gennem rørmaterialet.

Vælg det korrekte rørmateriale fra målerens bibliotek: stål, rustfrit stål, duktilt jern, kobber, PVC, HDPE eller andre materialer, der er almindelige i vandsystemer. Hvert materiale har unikke akustiske hastighedsegenskaber, der påvirker, hvordan ultralyd forplanter sig gennem rørvæggen. Brug af den forkerte materialeindstilling introducerer systematiske fejl i-forsendelsestidsberegningen.

Valg af væskeparameter

Vælg "Vand" fra væskebiblioteket til de fleste drikkevands-, råvands- og spildevandsanvendelser. Klemmen-på ultralydsflowsensoren bruger standard akustiske hastighedsværdier for vand: ca. 1482 m/s ved 20 grader. Denne indbyggede- parameter tager højde for, hvordan ultralyd bevæger sig gennem det flydende medium.

For vand med højt indhold af suspenderede faste stoffer (større end 5-10 %) øges signaldæmpningen, og nøjagtigheden forringes. Ultralydsflowmålerens klemme på transit-tid metoden kræver relativt rent vand, hvor partikler ikke overdrevent spredt eller absorberer ultralydsstrålen. Vand med opløste faste stoffer (mineraler) påvirker generelt ikke målingen, men suspenderede partikler som sediment, alger eller kloakholdige stoffer kan forstyrre.

Temperaturen påvirker vandets akustiske hastighed. De fleste clampon flowmålere inkorporerer automatisk temperaturkompensation, når de er udstyret med eksterne temperatursensorer. For applikationer med høj-nøjagtighed skal du installere PT100 RTD-sensorer i nærheden af ​​målepunktet og tilslutte dem til senderen for at få-realtidskompensation.

Transducer monteringskonfiguration

Måleren beregner optimal transducerafstand baseret på indtastede parametre. To monteringsmetoder tilgodeser forskellige rørforhold: diagonal (også kaldet V-tilstand eller transit-tid) for de fleste vandapplikationer på rør DN25 til DN6500mm, og refleksion (Z-tilstand) for mindre rør, hvor diagonale baner ikke passer geometrisk.

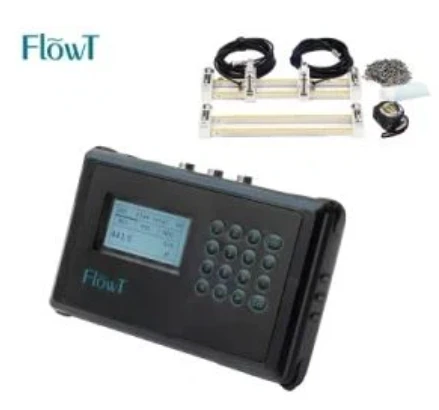

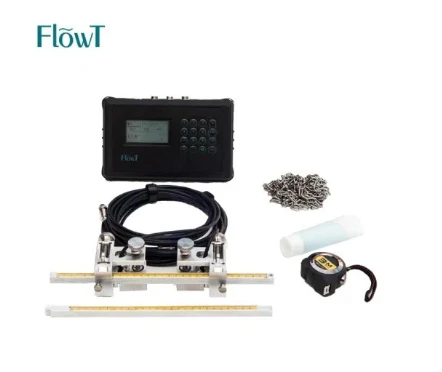

Påfør rigeligt akustisk koblingsgel på både transducerflader og rensede røroverflader. Den bærbare ultralydsflowmålerklemme afhænger helt af denne kobling til at transmittere ultralyd ind i rørvæggen. Brug akustisk koblingsgel, der er specielt designet til ultralydsapplikationer-ikke almindeligt-fedt eller vaseline, som muligvis ikke giver tilstrækkelig akustisk transmission eller kan beskadige transducerens overflader over tid.

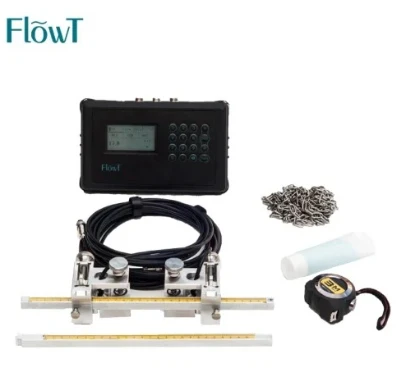

Placer transducerne i henhold til den beregnede afstand, der vises på senderen, typisk vist i millimeter eller tommer. Fastgør dem med magnetiske holdere (til jernholdige rør), monteringsskinner eller stropper. Påfør et fast, jævnt tryk for at sikre fuldstændig kontakt uden luftspalter. Indikatoren for signalstyrke på væskeflowmåleren giver -feedback i realtid-optimer placeringen, indtil signalkvaliteten når mindst 70-80 % af maksimum.

On{0}}Proceskalibreringsmetoder på stedet

Proceskalibrering sammenligner klemmen på ultralydsflowmåleren for vandaflæsninger med referencemålinger under faktiske driftsforhold. Tre metoder passer til forskellige feltsituationer og krav til nøjagtighed.

Volumetrisk indsamlingsmetode

Denne primære standardtilgang opnår høj nøjagtighed gennem direkte volumenmåling. Det fungerer bedst til lavere flowhastigheder i vandsystemer, hvor flow kan omdirigeres til kalibrerede tanke eller opsamlingsbeholdere.

Luk afspærringsventilerne for at etablere et stabilt flow gennem det bærbare målepunkt med ultralydsflowmåleren. Lad systemet stabilisere sig i adskillige minutter-gennemsnitlige aflæsninger af flowmålere over tid, og øjeblikkelige udsving skal dæmpes, før testen startes.

Afled vandstrømmen til en kalibreret opsamlingsbeholder med kendt volumen. Start en præcisionstimer samtidig med flowdiversering. Klemmen på ultralydsflowsensoren fortsætter med at måle under opsamlingen. Fyld tanken til en markeret kalibreringslinje, og stop derefter både timeren og flowdirigeringen samtidigt.

Beregn referenceflowhastigheden ved at dividere opsamlet volumen med forløbet tid. Sammenlign dette med totalisatoraflæsningen fra flowmålerklemmen på typeenheden. Forskellen repræsenterer målerens fejl ved den specifikke flowhastighed. Gentag testen ved minimums-, mellem--- og maksimum forventede flowhastigheder for at karakterisere ydeevnen på tværs af driftsområdet.

Hvis f.eks. opsamling af 1000 liter over 300 sekunder giver et referenceflow på 200 liter pr. minut, mens ultralydsflowmålerklemmen på viste 206 liter pr. minut, er fejlen +3%. Anvend en korrektionsfaktor på 0,971 (200/206) til fremtidige aflæsninger, eller juster målerens K--faktor, hvis senderen tillader feltskalering.

Sammenligning med referencemåler

Installer en kalibreret reference-ultralydsklemme-på flowmåleren eller en anden enhed med høj-nøjagtighed i serie med måleren, der kalibreres. Denne metode fungerer godt, når volumetrisk opsamling ikke er mulig på grund af høje strømningshastigheder eller kontinuerlige proceskrav.

Referencestandarden bør have dokumenteret kalibreringssporbarhed til NIST eller tilsvarende nationale standarder, med usikkerhed mindst fire gange bedre end den enhed, der testes. For en ±1 % klemme på ultralydsmåleren skal referencen være ±0,25 % eller bedre.

Kør begge målere samtidigt over en række konstante strømningsforhold. Registrer aflæsninger fra hver enhed på samme tidspunkter-mindst 5 på hinanden følgende målinger ved hver testflowhastighed for at etablere repeterbarhed. Beregn den gennemsnitlige aflæsning fra hvert sæt og sammenlign måleren under test med referencestandarden.

Statistical analysis of the data reveals both systematic error (consistent offset) and precision (scatter in repeated readings). If the clamp on flow meter ultrasonic unit consistently reads 2% high across all flow rates, apply a systematic correction. If readings scatter excessively (standard deviation >1 % af læsningen), undersøg installationsproblemer: utilstrækkeligt lige rør, flowpulsering eller dårlig akustisk kobling.

In-Situ-bekræftelsesteknikker

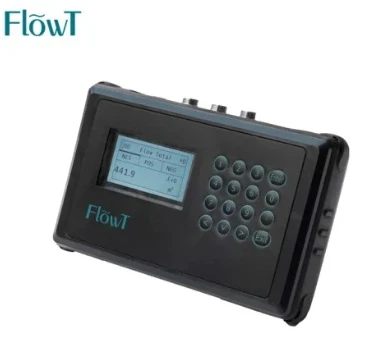

Når formel kalibrering ikke er praktisk, giver verifikationsmetoder tillid til, at den bærbare klemme på flowmåleren fungerer inden for acceptable grænser. Disse teknikker erstatter ikke kalibrering, men identificerer grove fejl eller drift over tid.

Test the clamp on ultrasonic flow sensor at multiple points around the pipe circumference-top, bottom, and both sides. In properly developed laminar flow with a symmetrical velocity profile, readings should agree within ±2-3%. Significant variations (>5 %) angiver strømningsforstyrrelser fra nærliggende fittings eller utilstrækkelig lige rørlængde.

Udfør en nul-flowbekræftelsestest. Luk afspærringsventilerne for at standse vandstrømmen fuldstændigt. Flowmåleren skal vise nul inden for dens specificerede nulstabilitetsværdi, typisk ±0,01-0,03 m/s. Vedvarende ikke-nul-aflæsninger indikerer drift, transducerkontamination eller elektroniske problemer, der kræver producentservice.

Sammenlignultralydsklemme på flowmåleraflæsning mod systemdesignede flowhastigheder eller pumpekurver, når nøjagtige referenceværdier ikke er tilgængelige. Selvom det ikke er en præcis kalibrering, identificerer denne fornuftskontrol åbenlyst forkerte aflæsninger, der tyder på konfigurationsfejl eller udstyrsproblemer.

Justering af kalibreringsfaktorer

De fleste klemmer på ultralydsflowmålere tillader feltjustering gennem skaleringsfaktorer eller K--faktorer, der korrigerer systematiske fejl opdaget under kalibrering.

K-Faktorjusteringsmetode

K--faktoren (også kaldet meterfaktor eller skalafaktor) er en multiplikator, der anvendes på den rå måling. Fabriksindstillingen er typisk 1.0000. Efter at have sammenlignet med en referencestandard, beregnes korrektionsfaktoren: K-faktor=(Referenceaflæsning) / (Måleraflæsning).

For eksempel, hvis referenceflowet måler 500 liter pr. minut, mens clampon-flowmåleren viser 515 liter pr. minut, er korrektionsfaktoren 500/515=0.9709. Indtast denne værdi i transmitterens kalibreringsmenu-ofte beskyttet af adgangskodeadgang for at forhindre uautoriserede ændringer.

Nogle ultralydsflowmålerklemmer-på modeller understøtter multi-linearisering med op til 11 segmenter. Denne avancerede funktion korrigerer ikke-lineære fejl, der varierer på tværs af flowområdet, som er almindelige i transittidsmålere-påvirket af Reynolds talovergange. Input korrektionsfaktorer ved hvert kalibreringspunkt; senderen interpolerer mellem punkter for mellemstrømme.

Gem kalibreringsresultater permanent i ikke-flygtig hukommelse (FLASH eller EEPROM). RAM-lager med backup-batteri kan miste data, hvis batteriet svigter. Brug målerens størkne- eller gem-funktion i henhold til producentens anvisninger for at sikre, at rettelser fortsætter gennem strømcyklusser.

Nul-punktskalibrering

Nul-punktforskydningskorrektion eliminerer små vedvarende aflæsninger, når der ikke er noget flow. Med verificeret nulflow (lukkede ventiler, stabile forhold), få ​​adgang til nulkalibreringsmenuen. Ultralydsflowmålerklemmen på måler den differentielle transittid med stationær væske og indstiller denne som referencenulpunktet.

Korrekt nulkalibrering kræver termisk stabilitet. Temperaturgradienter mellem transducere kan skabe synlige flowsignaler selv med nul faktisk flow. Tillad systemet at nå termisk ligevægt -typisk 10-15 minutter efter lukning af ventiler - før du udfører nulkalibrering.

Track zero drift over time as part of routine maintenance. Increasing zero offset (>0,05 m/s) tyder på transducerkontamination, koblingsgelnedbrydning eller elektronisk drift. Den bærbare ultralyds-flowmålerklemme på bør opretholde nulstabilitet inden for ±0,01-0,03 m/s mellem årlige kalibreringer.

Kalibreringsfrekvens og vedligeholdelsesplan

Valg af kalibreringsinterval afbalancerer målingens kritikalitet mod omkostninger og nedetid. Forskellige vandapplikationer kræver forskellige tilgange baseret på nøjagtighedskrav, regulatoriske mandater og risikofaktorer.

Tids-baserede kalibreringsintervaller

De fleste industrielle vandmålingsapplikationer kalibrerer klemme på ultralydsflowmålere årligt. Dette interval giver rimelig tillid til nøjagtighed og minimerer kalibreringsomkostningerne. Flowmålerklemmen på typedesign med eksterne transducere oplever mindre drift end inline-målere med fugtede komponenter, der slides eller korroderer.

Høj-applikationer kræver hyppigere kalibrering. Forvaringsoverførselssteder, hvor vand skifter ejerskab mellem parter, kan kræve kvartalsvis eller endda månedlig verifikation. Faktureringsmålere for kommunalt vandsalg følger typisk statslige eller provinsielle regler, der specificerer 6-12 måneders intervaller med formel certificering.

Programmer med lav-kritik forlænger intervallerne til 2-4 år. Procesovervågningssystemer, hvor ±5 % nøjagtighed er tilstrækkelig, kan ofte fungere flere år mellem kalibreringer, især når periodisk in-situ verifikation bekræfter stabil ydeevne.

Fabrikantens specifikationer giver vejledning, men de faktiske drifthastigheder afhænger af driftsforholdene. Barske miljøer med ekstreme temperaturer, vibrationer eller ætsende atmosfærer fremskynder komponenternes ældning og forkorter kalibreringscyklusser.

Tilstand-Baserede kalibreringsudløsere

Moderne ultralydsklemme-på flowmålere inkluderer diagnostiske funktioner, der overvåger sensorens tilstand og signalkvalitet. Faldende signalstyrke, stigende støjniveauer eller stigende fejlflag indikerer potentiel nøjagtighedsdrift, før den bliver alvorlig.

Track key performance indicators over time: signal strength percentage, signal-to-noise ratio, and flow velocity standard deviation. The clamp on ultrasonic flow sensor should maintain consistent signal strength (>70%) i hele dets levetid. Gradvis nedgang tyder på kobling af geltørring, overfladekontamination eller transducernedbrydning, der kræver opmærksomhed.

Compare readings against process expectations: known pump discharge rates, tank fill times, or batch quantities. Significant deviations (>5 % ændring) fra historiske mønstre tyder på kalibreringsdrift, selv når diagnostik ser ud til at være normal.

Fysiske hændelser udløser øjeblikkelige verifikationsbehov. Efter fjernelse og geninstallation af transducere-selv på samme rør-bekræft kalibrering, fordi små positionsændringer påvirker den akustiske vej. Rørreparationer, udskiftninger eller ændringer kræver omkalibrering, da geometriske parametre kan have ændret sig.

Dokumentation og registrering-Opbevaring

Vedligehold kalibreringsregistreringer for hver bærbar klemme ved installation af flowmåler: dato, tekniker, anvendt referencestandard, omgivende forhold og resultater ved hvert testpunkt. Dokumenter tilstanden "som-fundet" før justeringer og ydeevnen "som-venstre" efter rettelser.

Inkluder usikkerhedsanalyse i kalibreringsrapporter. Den kombinerede usikkerhed tegner sig for referencestandardusikkerhed, testprocedurens repeterbarhed og miljøfaktorer. Korrekte usikkerhedserklæringer viser ISO 17025-overensstemmelse for akkrediterede kalibreringer.

Spor kalibreringshistorik over tid for at identificere tendenser. Stigende korrektionsfaktorer eller forringet repeterbarhed signalerer potentielle udstyrsproblemer, der kræver undersøgelse. Klemmen på ultralydsvandstrømsmåleren skal vise stabil ydeevne mellem kalibreringer; overdreven drift tyder på at gennemgå installationsforholdene eller udskiftningsbehov.

Fejlfinding af almindelige kalibreringsproblemer

Feltkalibreringsforsøg afslører nogle gange problemer, der kræver korrektion, før nøjagtig måling er mulig. Systematisk fejlfinding isolerer grundlæggende årsager.

Lav eller ustabil signalstyrke

Signalstyrke under 50 % forhindrer pålidelig måling. Ultralydsflowmålerens klemme på kan ikke skelne flowsignaler fra baggrundsstøj, når signal-til-støjforhold falder for lavt.

Tjek først påføring af koblingsgel. Fjern transducere, rengør begge flader og røroverflader grundigt, og påfør derefter generøst frisk akustisk koblingsgel igen. Gammel gel tørrer ud og mister akustiske transmissionsegenskaber. Sørg for, at ingen luftbobler er fanget under transducerens overflader-et almindeligt problem, der ser ud som inkonsistent signalstyrke.

Verify wall thickness measurements. Excessively thick pipe walls (wall thickness >10 % af rørdiameteren) dæmper ultralydssignaler, da mere energi bevæger sig rundt i røret i stedet for gennem vandet. Overvej at skifte til større transducere designet til tykke-væggede rør, eller flyt til en sektion med tyndere vægge.

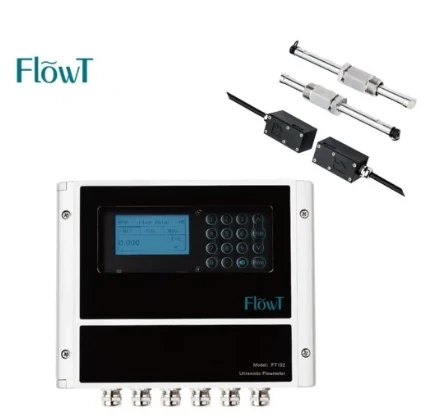

Rørtilstanden påvirker signaloverførslen. Indvendig belægningsopbygning, alvorlig korrosion eller delaminerende foringer spreder ultralydsstråler og reducerer signalstyrken. Klemmen på væskeflowmåleren fungerer muligvis ikke på stærkt forringede rør; indsættelsessensorer af -type, der trænger gennem rørvæggen ind i flowstrømmen, tilbyder alternativer til vanskelige installationer.

Læsesvingninger og støj

Uregelmæssige aflæsninger, der varierer med mere end 5 % under konstante flowforhold, indikerer installations- eller flowproblemer snarere end kalibreringsproblemer.

Utilstrækkelig lige rørlængde forårsager forvrængning af flowprofilen. Turbulens-, hvirvel- og asymmetriske hastighedsprofiler ændrer sig konstant, hvilket producerer fluktuerende målinger af transittid-. Flowmålerklemmen på type beregner gennemsnitshastigheden over den akustiske vej, men hurtigt skiftende strømningsmønstre forhindrer stabil gennemsnitsberegning. Flyt til en bedre sektion med passende opstrøms lige rør, eller installer en flowkonditioner for at rette op på forstyrret flow.

Luftindblæsning skaber måleustabilitet. Bobler spreder og dæmper ultralydssignaler uforudsigeligt. I vandrette rør skal du installere transducere på siden i stedet for toppen for at undgå bobleinterferens-vandturbulens har en tendens til at koncentrere bobler nær toppen af ​​rørene. For vedvarende beluftning skal du overveje at afgasse udstyr eller flytte opstrøms for luftindsprøjtningspunkter.

Elektrisk støj fra drev med variabel frekvens, motorer eller transformere kobles sammen til følsom ultralydselektronik. Den bærbare ultralydsflowmålerklemme på måler signaler på millivolt-niveau, der er sårbare over for elektromagnetisk interferens. Kontroller korrekt jording af målerhuset og adskil signalkabler fra strømledere. Afskærmede kabler med korrekt jording reducerer støjoptagelsen.

Systematiske læsefejl

Konsistente fejl på tværs af alle flowhastigheder-aflæsninger altid 10 % høj eller lav-antyder parameterkonfigurationsfejl snarere end ægte kalibreringsproblemer.

Bekræft rørdiameter og vægtykkelsesmålinger. Små fejl i diameter skaber store strømningsfejl på grund af det kvadratiske forhold mellem radius og areal. En 2 mm fejl på DN100 rør (100 mm nominel) introducerer en 4 % arealfejl og tilsvarende flowfejl.

Bekræft materialevalget matcher den faktiske rørsammensætning. Rustfrit stål, kulstofstål og duktilt jern har forskellige akustiske hastigheder. Brug af forkerte materialeparametre skævvrider beregningen af ​​transporttids-tid. Når du er usikker på rørmaterialet, skal du henvise til rørmærker, specifikationer eller udføre materialetest.

Tjek for tilstedeværelse af foring. Ultralydsflowmålerklemmen forudsætter ved beregning homogent rørvægsmateriale. Cement-, epoxy- eller gummibeklædninger fungerer som yderligere akustiske barrierer, der ikke tages højde for i standardberegninger. Nogle sendere inkluderer liner-kompensationsfunktioner-aktiverer disse og indtaster linertykkelse og materialeegenskaber, når de er til stede.

Reynolds taleffekter

Flow measurement accuracy varies with Reynolds number, which characterizes whether flow is laminar, transitional, or turbulent. The clamp on ultrasonic flow sensor performs best in fully turbulent flow (Reynolds number >10.000), hvor hastighedsprofiler er forudsigelige og vel-udviklede.

I overgangsflow (Reynolds 2.000-10.000), ændres hastighedsprofilens form med flowhastigheden, hvilket skaber ikke-lineære målefejl. Måleren kan aflæse nøjagtigt ved høje flow, men viser stigende fejl, når flowet falder. Flerpunktskalibrering med lineariseringskorrektion løser dette problem ved at anvende forskellige korrektionsfaktorer ved forskellige flowområder.

Meget lave Reynolds tal (<2,000, laminar flow) produce parabolic velocity profiles poorly matched to the meter's acoustic path. Measurement uncertainty increases significantly, often exceeding ±10%. The ultrasonic clamp on flow meter isn't ideal for these applications; consider alternative technologies like magnetic flowmeters that handle laminar flow better.

Avancerede kalibreringsovervejelser

Specialiserede vandapplikationer kræver forbedrede kalibreringstilgange ud over grundlæggende parameterkonfiguration og enkelt-punktsverifikation.

Temperaturkompensation

Vandets lydhastighed varierer cirka 2,4 m/s pr. grad. Over et temperaturområde på 50 grader, der er almindeligt i industrielle vandsystemer, repræsenterer dette en ændring på 120 m/s-nok til at indføre 8 % målefejl, hvis den ikke kompenseres.

Installer RTD-temperaturfølere (PT100 eller PT1000) på målestedet og tilslut dem til transmitterens temperaturindgang. Klemmen på typeultralyds flowmåleranvender-realtidskorrektioner for at tage højde for ændret akustisk hastighed. Kontroller, at temperaturkompensation er aktiveret i målerkonfigurationen-nogle enheder kræver manuel aktivering af denne funktion.

Overvej temperatur-kontrollerede miljøer i forbindelse med overførsel af forældremyndighed eller præcisionsapplikationer. Hurtige temperaturændringer skaber termiske gradienter mellem rørvæggen og væsken, hvilket forårsager midlertidig måledrift, indtil den termiske ligevægt genetableres. Tillad 15-30 minutters stabil temperatur før kritiske målinger.

Trykeffekter på rørgeometri

High water pressure (>1 MPa / 145 psi) udvider rørdiameteren lidt gennem elastisk deformation. Klemmen-på ultralydsflowmåleren beregner flow ved hjælp af indtastede rørdimensioner, men de faktiske dimensioner ændres under tryk.

For præcisionsapplikationer udføres kalibrering ved driftstryk. Installation af tryktransducere ved siden af ​​den bærbare flowmåler-enhed muliggør tryk-kompenserede målinger, hvis transmitteren understøtter denne avancerede funktion.

Alternativt kan du kalibrere ved flere trykpunkter for at karakterisere den tryk-inducerede fejlkurve. Anvend korrektioner baseret på driftstryk, eller accepter den yderligere usikkerhedskomponent (typisk<0.5% for most water applications).

Multi-punkt-linearisering

Ikke-lineære fejl, der varierer med flowhastigheden, kræver kalibreringskurver med flere-punkter frem for enkeltkorrektionsfaktorer. Ultralydsflowmålerklemmen-på transmitteren gemmer korrektionsfaktorer ved flere flowpunkter (typisk 5-11) og interpolerer mellem punkter for mellemstrømme.

Udfør kalibreringsmålinger med jævnt-afstande på tværs af driftsområdet: minimum, 25 %, 50 %, 75 % og maksimum flow. Beregn fejlen ved hvert punkt, og indtast derefter korrektionsfaktorer ved de tilsvarende flowhastigheder i målerens lineariseringsmenu.

Denne tilgang tilgodeser Reynolds taleffekter, ikke-ideelle hastighedsprofiler og andre flow-afhængige systematiske fejl. Depot-overførselsinstallationer anvender typisk multi-punktslinearisering for at opnå ±0,5 % nøjagtighed over hele måleområdet.

Bi-Flowkalibrering

Vandsystemer med omvendt strømning-såsom tilbageskylningscyklusser eller tidevandspåvirkede rørledninger-kræver kalibrering i begge strømningsretninger. Klemmen på ultralydsvandflowmåleren måler typisk to-vejs, men nøjagtigheden kan variere mellem fremadgående og tilbagegående flow.

Kalibrer separat for hver retning, og etablere uafhængige korrektionsfaktorer. Nogle transmittere gemmer dobbelte kalibreringskurver-en for positivt flow og en anden for negativ flow-og anvender automatisk de relevante korrektioner baseret på målt flowretning.

Bekræft nul stabilitet fra begge retninger. Måleren skal angive nul inden for specifikationen uanset den tidligere strømningsretning. Vedvarende offset efter flowvending tyder på asymmetrisk transducermontering eller akustiske koblingsproblemer.

Regulatorisk overholdelse og standarder

Formelle kalibreringskrav varierer efter jurisdiktion og applikationstype, men adskillige standarder regulerer praksis for måling af vandstrøm.

ISO/IEC 17025 akkreditering

Laboratorier, der udfører kalibreringstjenester til lovlig metrologi, overførsel af forældremyndighed eller overholdelse af kvalitetssystem, har typisk ISO/IEC 17025-akkreditering. Denne internationale standard specificerer krav til test- og kalibreringslaboratorier, hvilket sikrer kompetence, upartiskhed og ensartet drift.

Akkrediterede kalibreringer giver større tillid gennem tredjepartsreviderede procedurer, udstyr og personalekvalifikationer-. Kalibreringscertifikater fra ISO 17025-laboratorier inkluderer detaljerede usikkerhedserklæringer og demonstrerer sporbarhed til nationale standarder gennem en ubrudt kæde af sammenligninger.

Den bærbare klemme på flowmåleren, der bruges som feltreference, skal selv have den aktuelle ISO 17025-kalibrering-som typisk udføres årligt på laboratoriet ved hjælp af primære standarder som vejetanke eller mastermålere med NIST-sporbar nøjagtighed.

ISO 12242 Ultrasonic Transit-Tidsmålere

Denne internationale standard specificerer krav og anbefalinger til ultralydsvæskeflowmålere, der anvender transittid-måleprincipper. Den dækker ydeevnekarakteristika, testprocedurer og installationskrav, der er specifikke for ultralydsteknologi.

ISO 12242 definerer nøjagtighedsklasser, hvor klasse 1,0 meter giver ±1 % nøjagtighed og klasse 1,5 meter ±1,5 % nøjagtighed over specificerede flowområder. Kalibreringsprocedurer bør demonstrere overensstemmelse med den påståede nøjagtighedsklasse under referencebetingelser.

Standarden omhandler miljøpåvirkninger: temperaturpåvirkninger, trykpåvirkninger, flowprofilfølsomhed og elektromagnetisk kompatibilitet. Omfattende kalibrering omfatter test af disse indflydelsesfaktorer, ikke kun grundlæggende flownøjagtighedsverifikation.

Vandværksbestemmelser

Kommunale vandværker står over for regler for faktureringsmålers nøjagtighed. Mange jurisdiktioner kræver indledende verifikation, periodisk rekalibrering og felttestprogrammer for at sikre, at kunderne opkræves rimeligt for vandforbrug.

Clampon-flowmåleren er muligvis ikke godkendt til direkte fakturering i alle jurisdiktioner-tjek lokale regler. Disse enheder fungerer typisk som kontrolmålere eller midlertidige måleværktøjer frem for primære faktureringsinstrumenter, selvom nogle nyere modeller opfylder godkendelsesstandarder som OIML R49 eller AWWA C715 til indtægtsmåling.

Dokumenteret kalibreringshistorik viser overholdelse under audits. Oprethold registreringer, der viser sporbarhed til nationale standarder, kalibreringsintervaller og testresultater. Værktøjer implementerer målertestprogrammer, der roterer en procentdel af målere gennem kalibreringsfaciliteter årligt for at opretholde statistisk tillid til den installerede befolkning.

Ofte stillede spørgsmål

Hvor ofte skal jeg genkalibrere enklemme-på ultralydsflowmålerfor vand?

Standardpraksis anbefaler årlig kalibrering til de fleste vandmålingsapplikationer. Overvågning af lav-processer strækker sig til 2-4 år, mens ansøgninger om depotoverførsel eller fakturering kan kræve kvartalsvis bekræftelse. Producentspecifikationer og lovmæssige krav i din jurisdiktion bestemmer minimumsintervaller, men tilstandsbaseret overvågning ved hjælp af diagnostiske funktioner hjælper med at identificere drift mellem planlagte kalibreringer.

Kan jeg kalibrere en klemme-på ultralydsmåleren uden at fjerne den fra røret?

Ja, -proceskalibrering på stedet fungerer uden at fjerne transducere. Sammenlign måleraflæsningen med en kalibreret referencestandard, der arbejder samtidigt på den samme rørsektion, eller omdiriger flowet til et volumetrisk opsamlingssystem. Målerens K-faktorjusteringsfunktion tillader feltkorrektioner baseret på sammenligningsresultaterne. Denne ikke--invasive kalibreringsevne er en nøglefordel ved at fastspænde-teknologi i forhold til inline-målere, der kræver fjernelse for laboratoriekalibrering.

Hvilken nøjagtighed kan jeg forvente efter at have kalibreret en klemme-på ultralydsflowmåleren for vand?

Properly configured meters achieve 1-3% accuracy without field calibration. On-site process calibration against NIST-traceable reference standards improves accuracy to 0.5-1% when pipe conditions and installation quality are optimal. Factors limiting accuracy include pipe wall thickness variation, flow profile disturbances from nearby fittings, and Reynolds number effects at low flow rates. Thick-walled pipes (wall thickness >10 % af diameteren) eller alvorligt korroderede forhold opnås muligvis ikke bedre end 2-3 %, selv efter kalibrering.

Påvirker temperaturen kalibrering af ultralydsflowmålere for vand?

Temperaturen påvirker målingen på to måder. Vandets lydhastighed ændres med 2,4 m/s pr. grad, hvilket påvirker beregninger af ultralyds transittid-de fleste målere inkluderer automatisk temperaturkompensation, når de er udstyret med RTD-sensorer. Temperatur forårsager også termisk udvidelse af rørdimensioner, selvom denne effekt typisk er<0.5% over normal water system temperature ranges. Perform calibration at representative operating temperatures, or use temperature sensors for real-time correction. Rapid temperature changes create temporary drift until thermal equilibrium reestablishes, so allow stabilization time before critical measurements.
