Industrielle målesystemer udviklede sig dramatisk mellem 2020 og 2025, drevet af fremskridt i digital signalbehandling, der fundamentalt ændrede eksterne sansningskapaciteter. Clamp on type ultralydsflowmålere leverer nu nøjagtighed inden for ±0,5 % til ±2 % af aflæsning på tværs af forskellige rørdiametre, med repeterbarhedsydelse, der når ±0,2 %-ydelsesniveauer, der udfordrer traditionelle antagelser om ikke-invasive målebegrænsninger. Denne teknologiske modning omformer, hvordan faciliteterne nærmer sig flowovervågning, især hvor procesafbrydelser har væsentlige operationelle eller sikkerhedsmæssige konsekvenser.
Præcisionsparadokset: At forstå, hvad "præcis" faktisk betyder
Nøjagtighedsspecifikationer for klemme på typen ultralydsflowmålere skaber en vildledende enkelhed. En producents påstand om "±1% nøjagtighed" skjuler lag af betingede faktorer, der bestemmer den virkelige-verdens ydeevne.
Målenøjagtigheden varierer betydeligt med rørdiameteren: Enheder opnår ±1,5 % fuld skala for rør DN Større end eller lig med 50 mm, men nøjagtigheden forringes til ±3,5 % fuld skala for mindre rør DN<50mm. This diameter-dependent performance stems from fundamental acoustic physics. Smaller pipes provide less acoustic pathway for ultrasonic signals, reducing signal-to-noise ratios and introducing measurement uncertainty.
Nøjagtighedsligningen omfatter flere variable:
Transittidsteknologi prøver flowprofiler med usædvanligt høje hastigheder. Avancerede systemer prøver flowtværsnittet-80 gange i sekundet, hvilket genererer flowdata i høj-opløsning, der forbedrer målestabilitet og repeterbarhed. Denne prøvetagningsfrekvens forudsætter imidlertid en ideel akustisk kobling mellem transducere og rørvægge-en tilstand, der sjældent opretholdes i alle installationsmiljøer.
Temperatureffekter introducerer yderligere kompleksitet. Professionel -klemme på systemer fungerer på tværs af temperaturområder fra -40 grader til +550 grader (-40 grader F til +1022 grader F), men termisk ekspansion ændrer rørdimensioner og akustiske hastigheder på måder, der påvirker målepræcisionen. Sofistikerede enheder inkorporerer automatiske temperaturkompensationsalgoritmer, mens basismodeller kan kræve manuelle kalibreringsjusteringer.
Påvirkninger af hastighedsområdet bliver udtalt ved ekstreme strømninger.Typiske systemer leverer ±1,0 % af aflæsningsnøjagtigheden fra 1,5 til 40 ft/sek (0,5 til 12,0 m/sek), men nøjagtigheden forringes til ±0,015 ft/sek (±0,0046 m/sek) ved hastigheder under 1,5 ft/sek. Denne overgangszone repræsenterer en kritisk overvejelse for applikationer med variable flowforhold eller forlængede driftsperioder med lavt-flow.
Tre målesøjler, der bestemmer den reelle ydeevne
Signalkvalitet: Grundlaget
Akustisk bølgeudbredelse gennem rørvægge følger komplekse fysiske principper. Transittidsmålinger afhænger af ren signalmodtagelse ved modtagende transducere, men flere faktorer forringer signalintegriteten.
Rørmaterialesammensætningen skaber den primære variabel. Stålrør med ensartet godstykkelse letter forudsigelig akustisk kobling. Imidlertid påvirker rørmaterialets tilstand markant nøjagtigheden -glatte og homogene rør giver væsentligt bedre resultater end rør med overfladeruhed, afskalning eller korrosion. Beton-foret duktilt jern introducerer uoverensstemmelser i akustisk impedans. Plastrør med variabel vægdensitet skaber signalspredning.
Tilstedeværelsen af luftbobler eller faste partikler i væsken forstyrrer ultralydsbølgeudbredelsen, hvilket direkte påvirker målenøjagtigheden og kræver korrekt væskekonditionering. Denne begrænsning bliver især relevant i spildevandsapplikationer, beluftede processtrømme eller systemer med medført gas. Transittidsteknologi forudsætter homogen væske med minimalt partikelindhold-antagelser, der ofte overtrædes i virkelige driftsmiljøer.
Signalbehandlingsalgoritmer forsøger at kompensere for suboptimale forhold. Avancerede systemer anvender signalkvalitetsindikatorer og automatiske justeringsfunktioner, der tilpasser sig skiftende flowforhold, hvilket reducerer kravene til manuel kalibrering. Disse adaptive algoritmer repræsenterer den primære tekniske differentiering mellem professionel-kvalitet og økonomispænding på enheder.
Installationspræcision: Den kritiske multiplikator
Nøjagtighed afhænger grundlæggende af korrekt sensorplacering-ukorrekt placering, nærliggende forhindringer eller rørbøjninger introducerer målefejl, som specifikationsark aldrig nævner. Installationsudfordringen rækker ud over simpel transducermontering.
Kravene til opstrøms og nedstrøms lige rør varierer efter teknologigenerering. Traditionelle systemer krævede 10-20 rørdiametre med lige løb opstrøms og 5-10 diametre nedstrøms for at etablere stabile strømningsprofiler. Moderne systemer, der inkorporerer FlowDC-teknologi, bevarer specificeret nøjagtighed med indløbsløb så korte som 2 x DN, selv med forstyrrede flowprofiler - et væsentligt fremskridt for eftermonteringer med begrænset plads.
Transducerens adskillelsesafstand følger præcise geometriske krav bestemt af rørdiameter, vægtykkelse og væskens lydhastighed. Installationshjælpemidler giver nu grafisk feedback. Professionelle systemer viser signalkvalitet og transducerafstandsnøjagtighed grafisk under opsætningen, hvilket gør det muligt for installatører at verificere optimal positionering, før de afslutter installationen.
Langtids-koblingsstabilitet betyder lige så meget som den første installation.Overlegne systemer anvender silikonekobling, der hærder som gummi, hvilket skaber permanent akustisk kobling beskyttet mod fugt, fordampning og miljøforringelse. Standard akustiske geler forringes over måneder eller år, hvilket gradvist forringer målenøjagtigheden gennem reduceret koblingseffektivitet.
Væskekarakteristika: Variablen Ingen kontrollerer
Væskeegenskaber introducerer målevariabler, der rækker langt ud over viskositetsovervejelser. Klem påultralyds flowmålers måler forskellige væsker effektivt, men støder på begrænsninger med væsker med ekstremt lav eller høj-viskositet, hvor nøjagtigheden bliver kompromitteret. Viskositetsområdet strækker sig typisk fra vand-lignende væsker til lette olier, selvom specifikke grænser varierer fra producent til producent.
Sonisk hastighed i den målte væske repræsenterer en kritisk parameter. Vand ved 20 grader udviser en lydhastighed på omkring 1.480 m/s, men denne værdi ændres med temperatur, tryk og opløst indhold. Kulbrinter udviser forskellige akustiske egenskaber. Kemiske opløsninger kræver individuel karakterisering. Avancerede systemer måler lydhastighed samtidigt med flow og leverer materiale-specifikke data, der muliggør procesanalysefunktioner, herunder mediedifferentiering og sammensætningsovervågning.
Bidirektionel flow-kapacitet tilføjer operationsfleksibilitet. Transittidsteknologi måler flow uafhængigt af retning, med systemer, der nøjagtigt registrerer både fremadgående og tilbagegående flow uden at kræve udstyrsjusteringer eller omkonfiguration. Denne evne viser sig at være værdifuld i systemer med periodiske flowvendinger eller komplekse hydrauliske netværk.
Ydeevnebenchmarks: Hvordan de stables mod alternativer
Den inline ultralyds sammenligning

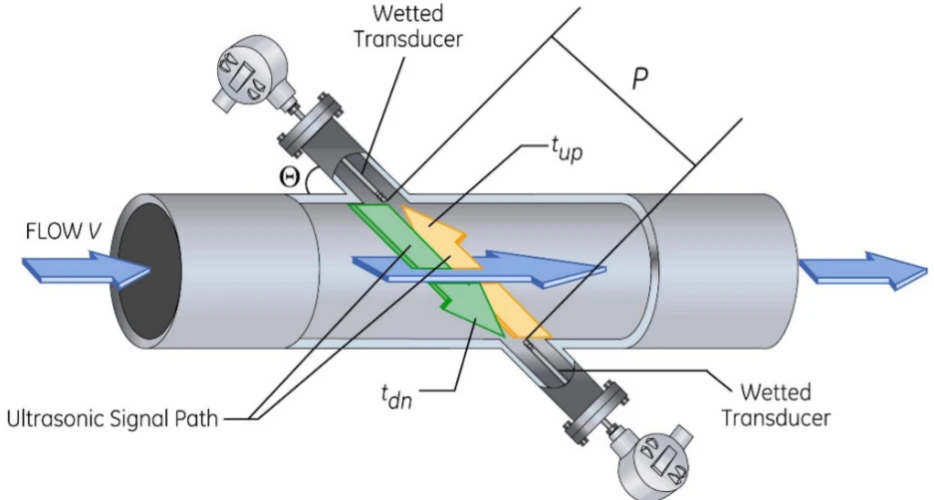

Inline ultralydsmålere holder transducere i direkte kontakt med procesvæske, hvilket eliminerer akustiske tab i rørvæggen. Denne konfigurationsfordel giver overlegen nøjagtighed sammenlignet med klemme på design, primært på grund af reduceret signalforringelse fra rørvægstransmission, skaleringseffekter og installationsinkonsekvenser.
Nøjagtighedsforskellen varierer typisk fra 0,3 % til 0,5 %, hvilket favoriserer inline-design. Denne fordel medfører dog betydelige installations- og vedligeholdelsesomkostninger. Inline-systemer kræver procesnedlukning, rørskæring og spolestykkeintegration. Klemme på enheder installeres på under 60 minutter uden flowafbrydelse.
Ansøgninger om forældremyndighedsoverførsel illustrerer udvælgelseskriterierne.Inline ultralydsmålere forbliver foretrukne til depot-overførsel og skattemæssige måling applikationer, hvor væskeejerskab ændres mellem parterne og målenøjagtighed direkte bestemmer finansielle transaktioner. Den ekstra nøjagtighed retfærdiggør den højere installationskompleksitet og omkostninger. Til procesovervågning, energistyring og driftsoptimering leverer clamp on-systemer tilstrækkelig nøjagtighed til væsentligt lavere samlede ejeromkostninger.
Det elektromagnetiske alternativ
Elektromagnetiske indsættelsesmålere tilbyder typisk ±1,0 % aflæsningsnøjagtighed, og placerer dem mellem high-clamp on systems (±0,5%) og standard clamp on units (±1-2%). Nøjagtighed repræsenterer dog kun én dimension af teknologisammenligningen.
Elektromagnetiske målere kræver rørgennemtrængning og anboringsprocedurer. Installationsprocesser bruger op mod 2 timer og koster hundreder til tusindvis af dollars pr. lokation, hvilket ofte kræver specialiserede entreprenører, hvis erfarne medarbejdere ikke er til rådighed. Det invasive design introducerer potentielle lækagepunkter og kræver løbende vedligeholdelse for at forhindre elektrodetilsmudsning fra ophobning af affald.
Elektromagnetiske indføringsprober prøver kun en lille del af flowprofilen på grund af deres bund-monterede sensordesign og kan generere hvirvelstrømme, der forårsager unøjagtige aflæsninger. Klem på systemer undgår disse problemer med flowforstyrrelser gennem ekstern montering, der efterlader flowstrømmen fuldstændig uforstyrret.
Mekanisk måler Reality Check
Mekaniske målere med turbiner eller forskydningsmekanismer står over for fundamentale begrænsninger i lav -flownøjagtighed. Klemme på ultralydssystemer bevarer nøjagtigheden på tværs af bredere flowområder med overlegen udvidet lav-flowydelse sammenlignet med mekaniske alternativer. Mekaniske målere indfører også trykfald gennem flowbegrænsning, mens klemme på design skaber nul tryktab.
Vedligeholdelsesbehovets kontrast viser sig lige så stor. Mekaniske målere indeholder bevægelige komponenter, der er udsat for slid, kalibreringsafdrift og eventuel fejl. Klemme på ultralydssystemer har ingen bevægelige dele, ingen O-ringe, ingen tætninger og ingen lækageveje, der kræver overvågning, vedligeholdelse eller udskiftning-som giver lang-driftssikkerhed med minimale servicekrav.
Fem applikationsscenarier: Når nøjagtigheden er tilstrækkelig (og når den ikke gør det)
Scenario 1: Kommunal Vandfordelingsovervågning
En forsyningsvirksomhed på 500 personer installerede klemme på typen ultralydsflowmålere på tværs af 45 distributionspunkter for at etablere basisforbrugsmønstre og identificere systemtab. ±1 % nøjagtighedsspecifikationen opfyldte kravene, fordi applikationen prioriterede trendanalyse frem for absolut præcision.
Installation uden serviceafbrydelse viste sig at være afgørende. Værktøjet gennemførte hele udrulningen under normal drift og undgik kundemeddelelser, tryktestning og bakteriologisk resampling, som rørmodifikationer ville have udløst. Dataindsamlingen begyndte med det samme og fangede sæsonbestemte variationsmønstre på tværs af sommer- og vinterefterspørgselscyklusser.
Økonomisk analyse afslørede overbevisende værdi.De samlede installerede omkostninger var i gennemsnit $2.800 pr. målepunkt mod $8.500 for indsættelse af elektromagnetiske alternativer, der kræver varmehaner og ventilinstallationer. Omkostningsreduktionen på 68 % muliggjorde overvågning på yderligere punkter, som budgetbegrænsninger ville have udelukket med dyrere teknologier.
Scenario 2: Energioptimering af HVAC-systemet
Et professionelt servicefirma på 250-personer implementerede opgraderinger af bygningsadministrationssystem, der sigter mod 30 % reduktion af energiforbruget. Overvågning af køleanlæg og kedelkredsløb krævede nøjagtig, men ikke laboratoriekvalitetsmålingspræcision.Klem på ultralyds flowmålers leverer præcis, ikke-invasiv væskeflowmåling med høj nøjagtighed, der er tilstrækkelig til energistyringsapplikationer.
±1,5 % nøjagtighed muliggjorde pålidelige ΔT × flowberegninger til termisk energiovervågning. Kombineret med temperaturfølere ved forsynings- og returpunkter sporede systemet varmeoverførselseffektiviteten på tværs af varierende belastningsforhold. Bygningen opnåede en energireduktion på 27 % inden for 18 måneder gennem datadrevet-optimering af udstyrsindstilling og sætpunkter.
Vedligeholdelsestilgængelighed bestemt langsigtet-værdi. Transducere monteret eksternt på blotlagte rør tillod inspektion og verifikation uden systemisolering. Fem-års driftsdata bekræftede målestabilitet uden krav om drift eller omkalibrering.
Scenarie 3: Verifikation af kemisk proces (hvor det mislykkedes)
En 180-mands kemisk fremstillingsvirksomhed forsøgte at erstatte de elektromagnetiske målere til overførsel af depottransfer med klemme på ultralydsenheder på kemiske overførsler af høj værdi. Initiativet mislykkedes inden for 90 dage på trods af omhyggelig installation og kalibrering.
Tilstedeværelsen af faste partikler og små viskositetsvariationer i processtrømmen forstyrrede ultralydsbølgeudbredelsen, hvilket skabte måleinkonsistens, der overtrådte kontraktlige krav til nøjagtighed. Månedlige afstemningsforskelle oversteg 2,5 %, hvilket udløste kundetvister og økonomiske justeringer.
Virksomheden vendte tilbage til inline-ultralydsmålere til depot-overførselsapplikationer, mens de fastholdt klemme på enheder til intern procesovervågning. Denne hybride tilgang tildelte hver teknologi til dens optimale use case-inline-målere, hvor absolut nøjagtighed retfærdiggjorde omkostningerne, klemme på enheder, hvor driftskomfort og tilstrækkelig nøjagtighed opfyldte kravene.
Scenarie 4: Midlertidig flowauditering og lækagedetektion
En 75-personers facility management-entreprenør er specialiseret i vandtabsrevisioner for industrielle kunder. Bærbar klemme på ultralydsflowmålere muliggør hurtig implementering på tværs af klientsteder uden at kræve procesnedlukninger eller rørændringer.

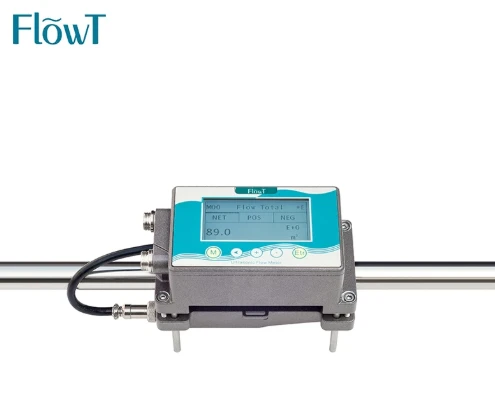

Bærbare ultralydsflowmålere med klemme-på transducere viser sig at være unikke egnede til stikprøvekontrol, verificering af nøjagtigheden af installerede målere og fungerer som midlertidige pladsholdere under målerudskiftning. Entreprenørens team installerer målepunkter inden for 10-15 minutter, indsamler data i 24-72 timer og flytter derefter til efterfølgende revisionszoner.
Repeterbarhed viser sig at være mere kritisk end absolut nøjagtighed for lækagedetektion. Konsistent måling muliggør sammenligning mellem forventet og faktisk flow ved distributionsknudepunkter. Uoverensstemmelser på over 5 % udløser en detaljeret undersøgelse. Metoden identificerede lækager på i gennemsnit 18 % af systemflowet på tværs af reviderede faciliteter, hvilket genererede øjeblikkelig ROI gennem reducerede vandomkostninger.
Scenarie 5: Farmaceutisk fremstillingskvalifikation
Et medicinalfirmas valideringsteam evaluerede klemme på ultralydsflowmålere til overvågning af distribution af vand til injektion (WFI). Det regulatoriske miljø krævede dokumenteret nøjagtighed og sporbarhed.
Producenten leverede ISO17025-certificeret kalibrering, der kan spores til nationale standarder, med dokumenteret usikkerhed på 1 % af målt værdi og repeterbarhed på 0,15 %. Installationskvalifikations-, driftskvalifikations- og ydeevnekvalifikationsprotokoller verificerede nøjagtighed i forhold til referencestandarder ved tre flowhastigheder, der spænder over driftsområdet.
Systemet bestod validering med dokumenteret nøjagtighed på ±0,8 % over hele driftsområdet. Valideringsprocessen afslørede dog vigtigheden af regelmæssig nøjagtighedsverifikation med 5-års intervaller for applikationer, hvor målenøjagtighed har særlig betydning. Det periodiske rekalibreringskrav blev indarbejdet i stedets forebyggende vedligeholdelsesprogram.
Nøjagtighedsbeslutningsrammen: At træffe det rigtige valg
Valg af klemme på type ultralydsflowmåler kræver systematisk evaluering ud over offentliggjorte nøjagtighedsspecifikationer. Tre beslutningskriterier bestemmer egnethed:
Økonomisk tolerance for måleusikkerhed.Anvendelser, hvor 1-2 % afvigelse skaber væsentlig økonomisk indvirkning, kræver inline-målere eller alternative teknologier med bekræftet højere nøjagtighed. Procesovervågning, energistyring og driftsoptimering tolererer typisk det nøjagtighedsområde, som kvalitetsklemme på systemer leverer.
Installationsbegrænsninger og driftskontinuitetskrav.Faciliteter, der ikke er i stand til at lukke processer for målerinstallation, eliminerer effektivt inline-muligheder. Clamp on-teknologi bliver standardvalget af proceskrav snarere end målingspræferencer. Det ikke-invasive design eliminerer rørskæring og procesafbrydelser, minimerer installationens kompleksitet og muliggør hurtig implementering.
Væske- og røregenskaber inden for acceptable områder.Rørmateriale, vægtykkelse, overfladetilstand, væskeviskositet og partikelindhold påvirker alle målenøjagtigheden-forhold, der kræver omhyggelig evaluering i forhold til anvendelseskrav. Rene væsker i glatte rør optimerer ydeevnen. Udfordrende forhold med beluftede væsker, opslæmninger eller meget viskøse materialer kan kræve alternative målemetoder.
Nøjagtighedsspecifikationen repræsenterer loftet, ikke garantien.Den virkelige-verdens nøjagtighed afhænger af installationskvalitet, miljøforhold og væskeegenskaber. Professionel installation med korrekt vurdering af stedet, verifikation af transducerpositionering og indledende kalibreringsvalidering afgør, om offentliggjorte specifikationer omsættes til operationel virkelighed.
Avancerede overvejelser: Ud over grundlæggende nøjagtighed
Signalbehandling og støjimmunitet
Moderne klemme på ultralydsflowmålere udnytter digital signalbehandling til markeds-førende nøjagtighed, støjimmunitet og høj-dataopdateringshastigheder. Disse behandlingsevner filtrerer elektromagnetisk interferens, mekaniske vibrationer og akustisk støj, som ellers ville forringe målekvaliteten.
Sofistikerede algoritmer skelner mellem flow-inducerede signaler og omgivelsesstøj. Adaptiv filtrering justerer i realtid-til skiftende forhold. Avancerede diagnostiske funktioner, herunder signalkvalitetsindikatorer, giver kontinuerlig feedback om målepålidelighed og systemtilstand.
Multi-variabel målingsintegration
Flowhastighed alene fortæller sjældent hele processens historie. Avancerede clamp on-systemer måler lydhastigheden samtidig med flowet, hvilket giver materiale-specifikke data, der muliggør procesanalyse, herunder mediedifferentiering og koncentrationsovervågning. Denne multi-parameterfunktion forvandler flowmålere til analytiske instrumenter.

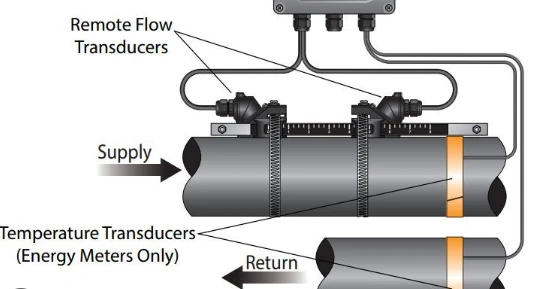

Termisk energimåling kræver temperaturintegration. Systemer udstyret med termoelementindgange beregner varmemængde baseret på temperaturforskel og målt flowhastighed, hvilket muliggør direkte BTU- eller kWh-måling til HVAC- og procesopvarmningsapplikationer.
Turndown-forhold og rækkeviddefleksibilitet
Clamp on ultralydsteknologi leverer brede turndown-forhold, der muliggør nøjagtig måling på tværs af brede hastighedsområder. Denne rækkefleksibilitet viser sig at være værdifuld i systemer med variabel efterspørgsel, hvor mekaniske målere mister nøjagtighed ved lave flow.
Det praktiske driftsområde spænder typisk over 100:1 eller mere, fra minimum detekterbar hastighed omkring 0,1 m/s til maksimal hastighed på 10-15 m/s. Denne serie dækker de fleste væskeanvendelser uden at kræve flere meterstørrelser eller teknologier.
Installation Best Practices: Maksimering af opnået nøjagtighed
Specifikationsarkets nøjagtighed forudsætter korrekt installation. Virkelig-verdens ydeevne afhænger af udførelseskvalitet på tværs af flere dimensioner:
Sitevurdering går forud for transducerplacering.Efterse rørets tilstand på foreslåede monteringssteder. Bekræft ensartetheden af vægtykkelsen. Tjek for eksterne belægninger, der kan påvirke akustisk kobling. Identificer opstrøms og nedstrøms lige rørstrækninger. Dokumenter eventuelle forhindringer, ventiler eller albuer inden for 20 rørdiametre.
Akustisk koblingskvalitet bestemmer langtidsstabiliteten.-Rengør monteringsoverflader grundigt, fjern snavs, fedt, maling eller korrosion. Påfør permanent silikone akustisk kobling, der hærder for fugtbeskyttelse og forhindrer koblingsnedbrydning fra fordampning eller miljøfaktorer. Bekræft transducerens kontakt på tværs af hele monteringsfladen uden mellemrum eller luftlommer.
Verifikationstest bekræfter installationens succes.Brug installationshjælpemidler, der grafisk viser signalkvalitet og transducerafstandsnøjagtighed, hvilket muliggør realtidsoptimering under opsætningen. Sammenlign indledende aflæsninger med procesforventninger eller referencemålinger. Dokumentér baseline-nøjagtighed og signalstyrkemålinger til fremtidig sammenligning.
Miljøbeskyttelse forlænger levetiden.Robust konstruktion med høj-slagbar polycarbonatbelægning og korrosionsbestandige-belægninger giver holdbarhed i barske industrielle miljøer. Beskyt elektronik mod direkte vandspray, ekstreme temperaturer og fysisk påvirkning. Bekræft, at indtrængningsbeskyttelsesklassificeringerne stemmer overens med installationsmiljøforholdene.
Ofte stillede spørgsmål
Hvordan kan klemme på ultralydsflowmålere sammenlignes med inline ultralydsmålere for nøjagtighed?
Inline ultralydsmålere leverer overlegen nøjagtighed sammenlignet med klemme på design på grund af elimineret signalforringelse fra rørvægstransmission, skalering og installationsvariabler, hvilket gør dem foretrukne til custody transfer applikationer. Nøjagtighedsfordelen ligger typisk i området 0,3-0,5 %, men inline-systemer kræver procesnedlukning og permanente rørmodifikationer, som helt undgår at klemme enheder.
Hvilke faktorer påvirker den virkelige-målenøjagtighed mest signifikant?
Rørmaterialets tilstand, overfladeglathed, ensartet vægtykkelse og tilstedeværelsen af luftbobler eller faste partikler i væske repræsenterer primære faktorer, der påvirker målenøjagtigheden. Korrekt sensorplacering og opstrøms lige rørlængde påvirker også ydeevnen betydeligt. Installationskvaliteten betyder ofte mere end forskelle i specifikationsark mellem konkurrerende produkter.
Kan klemme på ultralydsflowmålere opnå nøjagtighed i depotoverførsel?
Generelt nej. Anvendelser til forvaring og skattemåling, hvor væskeejerskab skifter mellem parterne typisk kræver inline ultralydsmålere på grund af deres overlegne nøjagtighed og reducerede måleusikkerhed. Imidlertid kan høj-klemme på systemer med verificeret kalibrering og optimale installationsforhold opfylde nogle krav til overførsel af depot, hvor kontraktmæssige tolerancer tillader ±0,5-1,0 % nøjagtighed.
Hvordan påvirker rørdiameter den opnåelige nøjagtighed?
Målenøjagtigheden varierer med rørstørrelsen: Systemer opnår ±1,5 % for rør DN Større end eller lig med 50 mm, men nøjagtigheden forringes til ±3,5 % for mindre rør DN<50mm. Larger diameter pipes provide longer acoustic pathways and better signal-to-noise ratios. Small pipe applications below 1" (25mm) require careful product selection and installation optimization to achieve specified accuracy levels.
Hvilken vedligeholdelse kræver klemme på ultralydsflowmålere for vedvarende nøjagtighed?
Disse systemer har ingen bevægelige dele, O-ringe eller tætninger, der kræver overvågning eller udskiftning, hvilket giver en lang-pålidelig drift med minimal vedligeholdelse. Primær vedligeholdelse involverer periodisk verifikation af transducers koblingsintegritet og signalkvalitet. Til kritiske applikationer sikrer regelmæssig nøjagtighedsverifikation med 5-års intervaller med potentiel rekalibrering vedvarende ydeevne.
Påvirker ekstreme temperaturer målenøjagtigheden?
Ja, selvom effekter varierer alt efter systemdesign. Professionelle klemmesystemer fungerer på tværs af temperaturområder fra -40 grader til +550 grader med bevarede nøjagtighedsspecifikationer. Temperaturen påvirker begge rørdimensioner gennem termisk ekspansion og væskens lydhastighed. Avancerede systemer inkorporerer automatisk temperaturkompensation, mens basismodeller kan kræve manuelle justeringer ved ekstreme temperaturer.
Nøgle takeaways
Moderne klemme på typen ultralydsflowmålere leverer ±0,5 % til ±2 % nøjagtighed med ±0,2 % repeterbarhed på tværs af forskellige applikationer, udfordrende antagelser om ikke-invasive målebegrænsninger
Nøjagtigheden varierer betydeligt med rørdiameteren: ±1,5 % for DN Større end eller lig med 50 mm, forringet til ±3,5 % for DN<50mm due to fundamental acoustic physics constraints
Virkelig-verdens ydeevne afhænger i høj grad af rørets tilstand, væskekarakteristika, installationskvalitet og korrekt sensorplacering-faktorer, der ofte overstiger specifikationsarkets betydning
Inline ultralydsmålere bevarer en nøjagtighedsfordel på 0,3-0,5 % i forhold til clamp on designs, hvilket gør dem foretrukne til custody transfer, mens clamp on enheder udmærker sig i procesovervågning og operationelle applikationer
Installation uden procesafbrydelse, nul trykfald og minimale vedligeholdelseskrav skaber overbevisende samlede ejeromkostningsfordele trods lidt lavere absolut nøjagtighed
