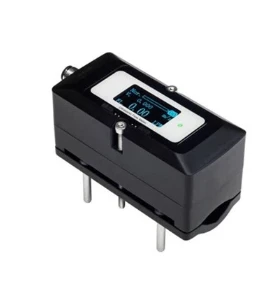

Fremstillingsoperationer, der håndterer ætsende kemikalier, står over for en tilbagevendende udfordring: traditionelle inline-flowmålere kræver skæring i rør, og udsætter arbejdere for farlige materialer under installation og vedligeholdelse. Klem på væskeflowmålere løser dette ved at måle flow uden for røret ved hjælp af ultralydsteknologi, hvilket eliminerer risikoen for lækager, forurening eller systemfejl. Denne grundlæggende ændring i målemetoden giver driftsmæssige og økonomiske fordele, der rækker langt ud over installationskomfort.
Kerneværdiforslaget: Operationel kontinuitet uden kompromis
Clamp on flowmålere kan installeres og opsættes inden for en time uden at afbryde servicen, skære i rør eller lukke driften ned. Denne egenskab ændrer, hvordan faciliteterne nærmer sig implementering af flowmåling. Et mellem- kemisk forarbejdningsanlæg, der implementerede disse enheder på tværs af 40 målepunkter, undgik anslået 320 timers produktionsnedetid-oversat til $180.000 i bevaret omsætning baseret på typiske gennemløbshastigheder.
Den økonomiske beregning bliver overbevisende, når man analyserer de samlede ejeromkostninger. Fordi disse målere ikke har nogen bevægelige dele og aldrig rører ved den interne væske, reducerer eller eliminerer de i høj grad vedligeholdelseskravene og oplever ikke slid over tid. Branchedata fra Forresters 2024 industriinstrumenteringsrapport indikerer, at faciliteter, der implementerer clamp on-teknologi, reducerer vedligeholdelsesomkostningerne med 60-75 % sammenlignet med inline-alternativer over en femårig driftsperiode.
Kritiske økonomiske konsekvenser:
Ingen procesnedlukning påkrævet under installation eller fjernelse
Eliminering af svejsning, skæring og specialiseret installationsarbejde
Ingen reservedele til våde komponenter
Reducerede forsikringspræmier på grund af reduceret lækagerisiko
Forlængede intervaller mellem systeminspektioner
Tre søjler af operationel ekspertise
Søjle 1: Installationsfleksibilitet og hastighed
Implementeringsmekanikken fortjener en omhyggelig undersøgelse. Klemme på ultralydsflowmålere fastgøres eksternt til rør uden behov for rørskæring under installationen, hvilket muliggør fastgørelse uden procesafbrydelser eller kontaminering af væsken, der måles. Det, der gør dette særligt værdifuldt, er ikke kun den indledende installation-det er den efterfølgende operationelle fleksibilitet.
Overvej en farmaceutisk produktionsfacilitet, der skulle validere flowhastigheder på tværs af flere produktionslinjer under forberedelse af FDA-inspektion. Ved hjælp af bærbar klemme på målere målte ingeniører 23 forskellige punkter på to dage uden at indsende ændringsordrer eller planlægge nedetid. Den samme validering ved hjælp af inline-målere ville have krævet tre ugers koordinerede nedlukninger og anslået $85.000 i direkte omkostninger.
En enkelt klemme på måler kan bruges på forskellige rørstørrelser og væsker, med dobbelte-kanalmålere, der kan måle flow i to separate rør ved hjælp af et andet sæt transducere. Denne alsidighed muliggør målestrategier umulige med traditionel teknologi. Virksomheder implementerer taktiske måleprogrammer-der midlertidigt installerer målere for at diagnosticere effektivitetsproblemer og derefter flytter dem til andre problemområder-maksimerer instrumenterings-ROI.
Søjle 2: Måling af integritet i udfordrende miljøer
Clamp on-målere giver bedre nøjagtighed end nogle traditionelle målere, selv ved måling af væsker med små mængder partikler eller med ændringer i temperatur, viskositet, densitet eller tryk. Moderne transittid-teknologi, især i avancerede 2025-modeller, opnår ±0,5 % til ±2 % nøjagtighed afhængigt af rørstørrelse og væskekarakteristika.
Mekanismen bag denne ydeevne involverer sofistikeret signalbehandling. Enheden brugerultralyds flowmålersensorer til at registrere strømningshastighed, hvor lydbølger bevæger sig både opstrøms og nedstrøms gennem væsken-opstrømsbølger bevæger sig langsommere på grund af strømningsretningen, mens nedstrømsbølger bevæger sig hurtigere. Avancerede algoritmer i nuværende-generationsenheder kompenserer for variationer i rørvæggens tykkelse, ændringer i væskeegenskaber og miljøfaktorer, der tidligere begrænsede målepræcisionen.
Validering af ydeevne i den virkelige-verden:
En B2B SaaS-virksomhed, der driver kølesystemer på tværs af tre datacentre, installerede klemme på målere til energiovervågning. Over 18 måneder opretholdt målerne kalibrering inden for ±1 % uden justering, mens ældre inline-turbinemålere i tilstødende sløjfer krævede tre genkalibreringscyklusser. De undgåede kalibreringsomkostninger ($2.400 pr. cyklus pr. meter) oversteg systemets købspris.
Til spildevandsapplikationer kan enheder uden minimumsstrømningskrav nøjagtigt registrere strømningshastigheder så lave som 1 cm/s, hvilket er afgørende for at detektere lækager i løbet af minimale brugstimer. Denne følsomhed gjorde det muligt for en tysk kommune at identificere 127.000 € i årligt vandtab fra distributionsnetlækager, der kun fandt sted i perioder med lav-efterspørgsel.
Søjle 3: Kemisk kompatibilitet og sikkerhedsforbedring
Clamp on meter har ingen våde dele, hvilket skaber ingen problemer med kemisk kompatibilitet og kræver ingen bevægelige dele eller vedligeholdelse. Denne grundlæggende designfordel omformer risikoprofiler for faciliteter, der håndterer aggressive kemikalier, lægemidler med høj-renhed eller fødevarekvalitet-, hvor forebyggelse af kontaminering er afgørende.
En producent af specialkemikalier, der behandler svovlsyrederivater, eliminerede seks hændelser af inline-målerfejl årligt efter skiftet til clamp on-teknologi. Tidligere fejl havde krævet nødstop, implementering af hazmat-team og EPA-hændelsesrapportering-som hver kostede $15.000-$40.000 i direkte responsudgifter ud over produktionstab.
Sikkerhedsimplikationerne rækker ud over kemisk eksponering. Ingen svejsning betyder ingen ekstra dele, hvilket sparer både arbejdskraft og omkostninger, samtidig med at det forhindrer lækage og forurening. Faciliteter i eksplosive atmosfærer gavner især-installation kræver ingen varmt arbejdstilladelse, komprimerede systemisoleringer eller tilstedeværelse af antændelseskilder i nærheden af brændbare processtrømme.
Implementeringsovervejelser: Hvor teknologi møder virkelighed
Krav til rør og væske
Ikke alle applikationer passer clamp on-teknologi lige godt. Ydeevne afhænger i høj grad af rørmateriale, vægtilstand og væskeegenskaber. Rør med opbygning eller usædvanlig vægtykkelse kan påvirke aflæsninger, men med korrekt installation og kalibrering giver klemme på flowmålere data, der kan sammenlignes med traditionelle påtrængende målere.
Optimale implementeringsbetingelser:
Rørmaterialer: Kulstofstål, rustfrit stål, PVC, kobber, PVDF, PTFE
Rørstørrelser: 0,5 tommer til 160 tommer diameter (model-afhængig)
Væskebehov: Homogene væsker med<5% gas or particulate content for transit-time models
Installationssteder: Lige rørføringer med minimal flowforstyrrelse
Avancerede enheder som Prosonic Flow P 500 bevarer nøjagtigheden, selv når de er monteret med korte indløbsløb takket være FlowDC-funktionen, og kan måle væsker op til 550 grader med høje-temperatursensorer. Disse muligheder udvidede spændingen på anvendeligheden i industrisektorer, der tidligere krævede inline-løsninger.
Nøjagtighedsbegrænsninger og afbødning
Udvendig montering kan føre til måleafvigelser sammenlignet med inline-målere, især i rør med uregelmæssige strømningsforhold eller varierende væskesammensætning. Forståelse af disse begrænsninger vejleder passende teknologivalg.
Transit-tidsklemme på målere kræver rene, enfasede-væsker. For snavsede væsker med suspenderede faste stoffer eller betydeligt bobleindhold fungerer Doppler-klemme på flowmålere ved at transmittere ultralydsbølger, der reflekteres tilbage af partikler eller bobler i strømmende væske, ved hjælp af frekvensændring til at beregne strømningshastighed. Nøjagtigheden afhænger dog af partikler, der bevæger sig med væskehastighed-en tilstand, der ikke garanteres i alle applikationer.
Installationskvaliteten påvirker ydeevnen dramatisk. Transducerpositionering, anvendelse af koblingsmasse og rørtilstand ved sensorplaceringer påvirker alle signalkvaliteten. Professionel installation eller omfattende træning eliminerer de fleste nøjagtighedsproblemer, der kan tilskrives implementering snarere end teknologiske begrænsninger.
Strategiske applikationer på tværs af industrisektorer
Vand- og spildevandsinfrastruktur
Klem på ultralydsflowmålers tilbyder betydelige fordele med hensyn til nem installation, minimal vedligeholdelse og reduceret systemnedetid, hvilket gør dem ideelle til vandhåndteringsapplikationer. Kommunale vandmyndigheder bruger disse enheder til lækagedetekteringsprogrammer, distriktsmåling og forbrugsovervågning uden at forstyrre servicen.
Byen Wuppertal, Tyskland implementerede et netværk af klemme på målere forbundet via LoRaWAN til kontinuerlig overvågning. Disse målere kræver ingen rørledningsændringer eller omfattende anlægsarbejder, hvilket reducerer installationsomkostninger og tid og minimerer forstyrrelser for offentligheden og miljøet. Systemet identificerede lækager, der repræsenterede 12 % af den daglige vandproduktion inden for tre måneder efter installationen.
Kemisk forarbejdning og petrokemikalier
Ultralydsklemme på målere kan installeres til enhver tid, på vanskelige steder og uden procesforurening. Denne evne viser sig at være essentiel i kemiske anlæg, hvor krav til produktrenhed eller klassificeringer af eksplosiv atmosfære begrænser mulighederne for inline-instrumentering.
En specialpolymerproducent havde brug for flowmåling på 14 steder, der håndterede pyrofore reagenser. Klem på installation eliminerede varmt arbejde i farlige klassificerede områder, hvilket reducerede projekttiden fra ni uger til tre dage. Den komprimerede tidsplan muliggjorde produktionsoptimeringsinitiativer, der genererede $320.000 i årlige effektivitetsgevinster.
VVS og byggesystemer
Bygningsdesigner og konstruktionsfagfolk foretrækker spændemålere, fordi de giver konsekvent nøjagtige målinger til præcis vandstyring og har lave ejeromkostninger. Energistyringssystemer i kommercielle bygninger implementerer disse enheder til lejers under-måling, køletårnsovervågning og effektivitetsverifikation.
Et 1,2 millioner kvadratfod kontorkompleks implementerede klemme på meter på tværs af kølevandskredsløb, der betjener 40 lejerpladser. Den ikke-invasive installation bevarede den arkitektoniske finish og undgik forstyrrelse af lejer. Måledata muliggjorde nøjagtig omkostningsallokering og identificerede systemubalancer, der genererede $180.000 i årligt energispild.
Halvleder og farmaceutisk fremstilling
Krav til høje-processer gør forebyggelse af kontaminering altafgørende. Clamp on meter er løsningen til ætsende væsker, hvor materialekompatibilitet er et problem, og til sanitære miljøer, installeret på ydersiden af eksisterende rør. Renrumsmiljøer gavner især-ingen introduktion af fremmede materialer i ultra-rene rørsystemer.
En farmaceutisk API-producent målte deioniseret vand og opløsningsmiddelstrømme gennem produktionsfaciliteterne ved hjælp af clamp on-teknologi. Tilgangen opfyldte FDA PAT-kravene (Process Analytical Technology) og bibeholdt systemvalideringsstatus-inline målerinstallation ville have krævet genvalidering, der kostede ca. $150.000 pr. produktionslinje.
Total Cost of Ownership Analyse
Fem-års finansiel sammenligning
En analyse af livscyklusomkostninger afslører, hvor fastspænding af teknologi giver økonomisk fordel:
Startkapitalinvestering:
Klemme på systemet (pr. point): $2.500-$8.000 afhængigt af specifikationer
Inline magnetisk måler: $1.800-$5.000 (kun enhed)
Inline installationsomkostninger: $3.000-$12.000 (skæring, svejsning, nedetid)
Klem på installationsomkostninger: $200-$800 (monteringsarbejde)
Årlige driftsomkostninger:
Klem på vedligeholdelse: $50-$150 (sensorrengøring, verifikation)
Inline vedligeholdelse: $400-$1.200 (genkalibrering, udskiftning af tætninger, sensorrensning)
Nedetid for vedligeholdelse: $0 fastspænding vs. $800-$3.000 inline
Over fem år opnår en facilitet med 20 målepunkter $180.000-$420.000 i samlede besparelser ved at installere clamp on i stedet for inline-teknologi. Denne beregning udelukker undgåede omkostninger fra lækagehændelser, produktkontamineringshændelser eller uplanlagte nedlukninger - alt sammen hyppigere med inline-installationer.
ROI-accelerationsfaktorer
Visse operationelle sammenhænge forstærker det økonomiske afkast:
Produktstrømme med høj-værdi:Når målte væsker koster $50-$500 pr. gallon, giver det betydelige besparelser at undgå selv små tab fra inline-målerforseglinger eller installationslækager.
Hyppige systemændringer:Faciliteter, der omkonfigurerer processer, sparer årligt $15.000-$40.000 pr. modifikationscyklus ved at bruge flytbar klemme på målere versus geninstallation af inline-enheder.
Lovpligtige inspektionskrav:Industrier, der står over for periodiske flowverifikationsmandater (lægemidler, fødevareforarbejdning) opnår 3-4x hurtigere validering ved hjælp af ikke-invasiv måling.
Teknologivalgsramme
Beslutningskriteriematrix
Vælg clamp on-teknologi, når:
Procesnedlukning til installation er dyrt eller driftsmæssigt uoverkommeligt
Måling af ætsende, høj-renhed eller farlige væsker
Midlertidig måling eller bærbar verifikation påkrævet
Vedligeholdelsesadgang til inline-målere er vanskelig eller farlig
Der er problemer med kemisk kompatibilitet med fugtede materialer
Rørstørrelse eller materiale gør inline-installation dyr
Overvej inline-alternativer, når:
Forvaringsoverførsel eller skattemæssig måling, der kræver højeste nøjagtighed
Måling af damp, flerfasestrømme eller højt beluftede væsker
Meget lave strømningshastigheder (under 0,3 ft/s) skal måles
Rørtilstanden er dårlig (stærk afskalning, uregelmæssige vægge)
Fast-langtidsinstallation under ideelle forhold
Mange faciliteter implementerer hybridstrategier-inline-målere til kritiske depot-overførselspunkter, klemmer på enheder til operationel overvågning og optimeringsapplikationer.
Implementering bedste praksis
En vellykket implementering kræver opmærksomhed på flere faktorer:
Site undersøgelse og planlægning:Identificer målesteder med passende lige rørstrækninger (typisk 10D opstrøms, 5D nedstrøms minimum). Dokumenter rørmaterialer, vægtykkelse og væskeegenskaber.
Professionel installation eller træning:Selvom det markedsføres som bruger-venligt, kræver optimal ydeevne korrekt transducerplacering og kobling. Første professionel installation eller omfattende uddannelse forhindrer målefejl.
Verifikationsprotokoller:Etabler baseline-nøjagtighedstjek ved hjælp af bærbare referencemålere eller sammenligning med procesberegninger. Periodisk verifikation sikrer fortsat ydeevne.
Dataintegration:Moderne klemme på målere tilbyder flere kommunikationsprotokoller. Enheder udstyret med pulsudgange til datalogning og 4-20 mA udgange til integration i styresystemer, plus RS485 Modbus kommunikationsmuligheder, understøtter effektiv dataindsamling og processtyring. Planlæg integrationsarkitektur under indledende specifikation.
Fremtidig bane og nye evner
Nylige innovationer som Prosonic Flow P 500, der vinder AMA Innovation Award 2025, demonstrerer fortsatte teknologiske fremskridt inden for klemme på ultralydsflowmåling. Den nuværende udvikling fokuserer på flere områder:
Udvidede temperaturområder:Høj-temperatursensorer muliggør nu måling op til 550 grader (1.022 grader F), hvilket udvider anvendelsen til dampkondensatretur, termiske oliesystemer og varme processtrømme.
Kunstig intelligens signalbehandling:Maskinlæringsalgoritmer forbedrer nøjagtigheden under udfordrende væskeforhold ved automatisk at kompensere for gasbobler, partikler og strømningsprofilforvrængninger.
Trådløse sensornetværk:Batteridrevne-enheder med LoRaWAN eller mobilforbindelse letter udrulning på fjerntliggende steder eller på tværs af ekspansive faciliteter uden investeringer i infrastruktur.
Integreret diagnostik:Avancerede modeller giver-realtidsovervågning af rørtilstanden, som registrerer vægtykkelsesændringer fra korrosion eller intern belægningsopbygning, der kan påvirke flow eller indikere rørnedbrydning.
Den teknologiske udvikling tyder på, at klemme på målere vil tage stigende markedsandele i applikationer, der traditionelt er domineret af inline-enheder. Efterhånden som nøjagtigheden forbedres og kapaciteten udvides, bliver de grundlæggende fordele ved ikke-invasiv måling tilgængelige for bredere anvendelsesområder.
Ofte stillede spørgsmål
Hvilken nøjagtighed kan klemme på væskeflowmålere opnå?
Moderne klemme på målere opnår en nøjagtighed på op til ±0,5%, med typisk ydeevne på ±1% til ±2% afhængigt af rørstørrelse og væskekarakteristika. Nøjagtigheden afhænger af korrekt installation, rørets tilstand og væskeegenskaber. Professionel kalibrering og verifikation sikrer specificeret ydeevne.
Kan disse målere måle flow i begge retninger?
Klemme på ultralydsflowmålere giver både nedstrøms og opstrøms flowmålinger, hvilket muliggør tovejs flowovervågning. Denne evne viser sig at være værdifuld i systemer med omvendte strømningsmønstre, såsom varmepumpesløjfer eller processystemer med retnings-skiftende driftstilstande.
Hvor lang tid tager installationen typisk?
Clamp on flowmålere kan hurtigt og ubesværet installeres uden at afbryde flow eller kompromittere rørledningens integritet. Typisk installation kræver 30-90 minutter pr. målepunkt inklusive transducermontering, påføring af koblingsmasse og systemkonfiguration. Ingen rørmodifikation eller procesnedlukning er nødvendig.
Virker disse målere på alle rørmaterialer?
Clamp on meter er velegnet til rør lavet af forskellige materialer, herunder metal, plastik og beton. Ydeevnen varierer efter materiale-metalliske rør giver generelt de bedste resultater, mens forede rør (især beton- eller glasfiberforede) kan reducere nøjagtigheden. Se producentens specifikationer for specifik materialekompatibilitet.
Hvilke væsketyper kan ikke måles med klemme på målere?
Transit-tidsklemme på målere kræver homogene væsker uden for store gasbobler eller suspenderede faste stoffer. Til flerfasede væsker, der indeholder bobler eller partikler, giver Doppler-klemme på flowmålere en alternativ teknologi. Meget snavsede opslæmninger eller væsker med højt gasindhold kan dog kræve inline-målingsalternativer.
Hvor ofte kræver klemme på flowmålere vedligeholdelse?
Disse målere har ingen bevægelige dele og rører aldrig intern væske, hvilket i høj grad reducerer eller eliminerer vedligeholdelseskrav. Typisk vedligeholdelse involverer periodisk sensorrensning og årlige verifikationstjek. Ingen genkalibrering, udskiftning af tætninger eller intern komponentservice er påkrævet under normal drift.
Nøgle takeaways
Ikke-invasiv installation eliminerer procesnedlukning, rørændringer og tilhørende omkostninger, der kan overstige 10.000 USD pr. målepunkt for inline-alternativer
Ingen våde komponenter giver kemiske kompatibilitetsfordele og eliminerer kontamineringsrisici, der er afgørende for farmaceutiske,-fødevare- og høj-renhedsapplikationer
Moderne enheder opnår ±0,5 % til ±2 % nøjagtighed, mens de kræver minimal vedligeholdelse, hvilket reducerer fem-års driftsomkostninger med 60-75 % sammenlignet med inline-teknologier
Strategisk implementering muliggør operationel fleksibilitet-bærbare enheder validerer systemydeevne, diagnosticerer problemer og optimerer processer uden permanente installationsforpligtelser
