Klemme-på ultralydsflowmålere bør installeres, når du ikke kan lukke driften ned, har brug for midlertidige målinger, ønsker at undgå rørmodifikationer eller står over for problemer med materialekompatibilitet med traditionelle inline-målere. Disse ikke-invasive enheder fastgøres eksternt til rør og måler flow gennem ultralydssignaler, hvilket gør dem ideelle til eftermonteringsprojekter og applikationer, hvor procesintegriteten skal forblive intakt.
Primære installationsscenarier for klemme-på ultralydsflowmålere
Proceskontinuitetskrav
Det bliver nødvendigt at installere en klemme-på ultralydsflowmåleren, når driftsnedetid har betydelige økonomiske eller sikkerhedsmæssige konsekvenser. Produktionsfaciliteter, der behandler kontinuerlige batcher, har ikke råd til de 2-4 timers nedlukning, der kræves til inline målerinstallation. Klemmen -på designet tillader installation inden for 30-60 minutter, mens systemerne forbliver operationelle, hvilket eliminerer produktionstab, der kan nå op på tusindvis af dollars i timen i store mængder operationer.
Vandbehandlingsanlæg, der betjener kommunalbefolkningen, står over for lignende begrænsninger. Afbrydelse af vandforsyningen til målerinstallation risikerer folkesundheden og overtræder serviceaftaler. En bærbar klemme på flowmåleren gør det muligt for forsyningsselskaber at tilføje målepunkter på tværs af deres distributionsnetværk uden serviceafbrydelser. Det samme princip gælder for hospitaler, datacentre og kemiske fabrikker, hvor procesafbrydelser skaber kaskadefejl på tværs af afhængige systemer.
Korrosive eller farlige væskeanvendelser
Kemiske procesmiljøer giver unikke udfordringer for flowmåling. Ved håndtering af aggressive syrer, alkalier eller opløsningsmidler står traditionelle fugtede sensorer over for hurtig nedbrydning. En ultralydsklemme på flowmåleren eliminerer denne bekymring ved at placere alle følsomme komponenter uden for rørvæggen. Transducerne kommer aldrig i kontakt med procesvæsken, hvilket forhindrer kemisk angreb og forlænger levetiden på ubestemt tid.
Saltvandsbortskaffelsesoperationer i olie- og gasindustrien er et eksempel på denne fordel. Godt-produceret vand indeholder høje saltkoncentrationer, kulbrinter og forskellige forbindelser, der er klassificeret som farligt affald. At bryde ind i disse rørledninger kræver omfattende sikkerhedsprotokoller, personlige værnemidler og foranstaltninger til indeslutning af affald. Clamp-on ultrasonisk flowmålerteknologi undgår disse komplikationer fuldstændigt, mens den giver to-flowmåling til både injektions- og bortskaffelsesovervågning.
Lægemiddelproducenter, der arbejder med sterile eller ultra-rene væsker, drager også fordel af ikke-kontaktmåling. Ethvert brud på væskebanen risikerer kontaminering, der kan kompromittere hele produktionsbatcher. Den udvendige montering af ultralydsflowmålerklemme-på systemer bevarer processteriliteten, mens den leverer den målenøjagtighed, der kræves til validering og overensstemmelse.
Måling af rørledning med stor diameter
Økonomiske overvejelser skifter afgørende mod fastspænding- af teknologi, efterhånden som rørdiametrene øges. Inline ultralydsflowmålere til DN600 (24-tommer) rør kræver betydelige spolestykker, flanger og pakninger, der kan koste $15.000-30.000 før installationsarbejde. En klemme på ultralydsflowmåler til vand eller andre væsker på samme rør koster typisk $8.000-15.000 fuldt installeret.
Kommunale vandsystemer med DN800-DN2000 (32-80 tommer) transmissionsledninger finder inline-installationer uoverkommeligt dyre. Ud over materialeomkostninger kræver skæring og svejsning af rør med stor diameter specialiserede entreprenører, tilladelser og ugers planlægning. Clamp on type ultralydsflowmålere monteres direkte på eksisterende infrastruktur ved hjælp af justerbare skinner eller bånd, hvilket reducerer projektets tidslinjer fra måneder til dage.
Markedet for ultralydsflowmålere i 2024 savklemmer-på varianter indtager cirka 50 % markedsandel, hovedsagelig drevet af deres fordele i store-rørapplikationer. Branchedata viser, at spændingen-på segmentet vokser med 7,5 % CAGR gennem 2032, hvilket væsentligt overgår inline-alternativerne.
Midlertidige målings- og verifikationsbehov
Flowverifikationskampagner på tværs af industrianlæg kræver ofte snesevis af målepunkter over korte tidsrammer. En bærbar ultralydsflowmålerklemme på designet muliggør installation af én-person på flere steder i løbet af et skift. Ingeniører, der udfører energisyn, flytter disse enheder mellem køletårnssløjfer, kedelfødesystemer og proceslinjer for at etablere basisforbrugsmønstre.
Kvalitetssikringshold bruger bærbare klemmer på flowmålere til at verificere nøjagtigheden af permanent installerede målere. Uoverensstemmelser mellem skattemålere og produktionsregistreringer kan indikere kalibreringsdrift, installationsproblemer eller procesproblemer. Evnen til hurtigt at implementere reference-kvalitetsmåling uden at ændre rørføringen fremskynder fejlfinding og reducerer usikkerheden.
Midlertidig byggepladsafvanding repræsenterer en anden almindelig anvendelse. Entreprenører, der pumper grundvand under udgravning, har brug for flow-totalisering af tilladelsesoverholdelse og faktureringsformål. I stedet for at installere inline-målere, der bliver forældede, når afvandingen afsluttes, giver ultralyds-flowmålerklemmen på enheder nøjagtige målinger gennem hele projektet og omplaceres derefter til det næste sted.
Tekniske forhold, der favoriserer klemme-ved installation
Rørmateriale og tilstandskompatibilitet
Moderne klemme på ultralydsvandstrømsmålere fungerer effektivt på metalrør, herunder kulstofstål, rustfrit stål, duktilt jern, kobber og aluminium. Plastrørskompatibilitet omfatter PVC, HDPE, PP og PVDF, selvom HDPE-installationer kræver yderligere overvejelser på grund af tryk-inducerede diameterændringer. Beton- og cementrør viser sig generelt at være uegnede, fordi deres porøsitet og heterogene struktur spreder ultralydssignaler.
Rørtilstanden påvirker ydeevnen kritisk. Rene rør med minimal indvendig afskalning og rust giver optimale resultater, der typisk opnår ±0,5 % aflæsningsnøjagtighed. Moderat afskalning eller let korrosion kan øge usikkerheden til ±1-2%, men forbliver acceptabel til mange anvendelser. Alvorlig intern korrosion, kraftig afskalning eller pitting kan forringe eller blokere ultralydssignaltransmission, hvilket gør inline-alternativer nødvendige.
Eksterne rørbelægninger kræver evaluering. Standard industrimaling og tynde beskyttende belægninger forstyrrer typisk ikke målingen. Tykke gummierede belægninger, glasfiberindpakning eller skumisolering skal fjernes ved transducerplaceringer. Producenter giver specifik vejledning for forskellige belægningstyper og tykkelser.
Væskekarakteristika og strømningsforhold

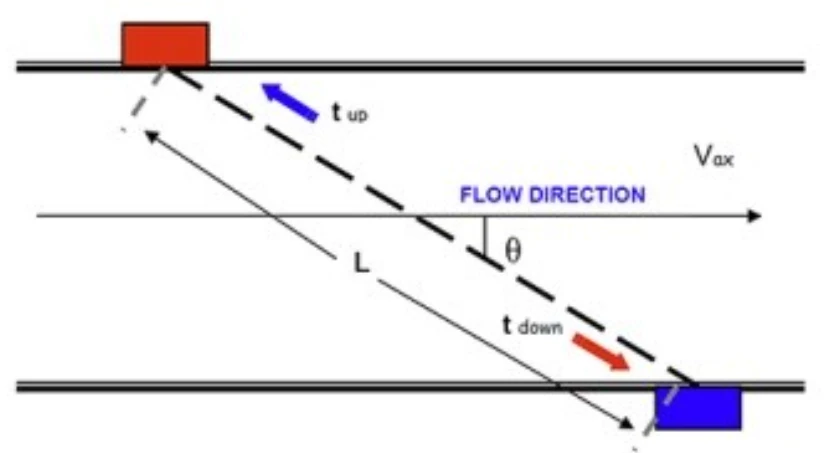

Transit--ultralydsklemme på flowmålere udmærker sig med rene, homogene væsker, herunder vand, glykolopløsninger, olier og de fleste kemikalier. Disse systemer måler flow i væsker med mindre end 5 % suspenderede stoffer og minimalt medført luft. Vandbehandlingsanlæg, HVAC-systemer og olieoverførselsoperationer falder typisk godt inden for disse parametre.
Slam, spildevand og væsker med betydelige partikler kræver forskellige overvejelser. Mens transit-tidsteknologi kæmper med disse applikationer, kan Doppler-klemme-på målere, der er specielt designet til snavsede væsker, fungere effektivt. Partikelkravene til Doppler-drift omfatter koncentrationer mellem 80 ppm og 30 % faststof, med partikelstørrelser på over 75 mikron og massefylde over 3,0 g/cc.
Flowhastighedsintervaller har betydning for målekvaliteten. De fleste klemmer på væskeflowmålere angiver minimumshastigheder omkring 0,1-0,3 m/s (0,3-1,0 ft/s) og maksimale hastigheder på 10-12 m/s (33-40 ft/s). Anvendelser uden for disse områder kan opleve reduceret nøjagtighed eller upålidelige aflæsninger. Rørstørrelsesberegninger bør sikre, at driftshastigheder falder inden for målerens optimale område under typiske forhold.
Krav til installationssted
Korrekte installationssteder påvirker målingens ydeevne betydeligt. Den ideelle monteringssektion har lige rør uden ventiler, bøjninger, reduktioner eller ekspandere inden for 10 rørdiametre opstrøms og 5 rørdiametre nedstrøms for transducerne. Disse krav til lige-kørsel sikrer fuldt udviklede flowprofiler til nøjagtig måling.
Når perfekte steder ikke eksisterer, kan flowkonditionering være acceptabel. Nogle ultralydsflowmålerklemmer-på systemer inkluderer algoritmer, der kompenserer for flowforstyrrelser. Producenter angiver minimumskrav til lige-kørsel for forskellige konfigurationer-som typisk reduceres til 5D upstream og 2D downstream, når de accepterer højere usikkerhed.
Rørfyldningsforhold kræver opmærksomhed. Ultralydsmåling forudsætter helt fulde rør. Delvist fyldte vandrette løb introducerer luftlommer, der forstyrrer ultralydsbaner og forårsager uregelmæssige aflæsninger. Installation på lodrette strækninger med opadgående flow eller på de lave punkter i rørsystemer sikrer fulde-rørforhold. U-formede rørsektioner fungerer godt til åbne eller delvist-fyldte systemer.
Tilgængelighed og miljøforhold påvirker langsigtet-pålidelighed. Monteringssteder skal give klar adgang til installation, vedligeholdelse og verifikation. Udendørs installationer har brug for vejrbeskyttelse til sendere og kabelforbindelser. Områder, der udsættes for vibrationer fra pumper eller maskineri, kan kræve isoleret montering for at forhindre transducerens bevægelse. Omgivelsestemperaturer, der overstiger transducerens klassifikationer, nødvendiggør køleforanstaltninger eller specialiserede høje-temperaturmodeller.
Situationer, hvor Clamp-På Meters Excel Over Inline Alternativer
Retrofit og opgraderingsprojekter
Eksisterende faciliteter, der tilføjer flowmåling til etablerede rørnetværk, finder en klemme- på løsninger, der er dramatisk enklere end inline eftermonteringer. Et farmaceutisk anlæg, der opgraderer sin procesvandsovervågning, har identificeret 23 målepunkter, der kræver nye målere. Inline-installation ville have nødvendiggjort 23 separate nedlukninger, rørskæringsoperationer og systemgen-idriftsættelsesprocedurer. Den bærbare klemme på ultralydsflowmåler-tilgang afsluttede hele projektet på tre uger uden en eneste procesafbrydelse.
Moderniseringsprogrammer for kommunal vanddistribution viser lignende fordele. Byer, der implementerer DMA-analyse (District Meted Area) har brug for flowdata fra snesevis eller hundredvis af lokationer på tværs af nedgravede rørledningsnetværk. Udgravning, skæring og installation af inline-målere på hvert punkt viser sig at være uoverkommeligt dyrt. Vault-monteret klemme på flowmåler-ultralydsystemer fastgøres til eksisterende rør gennem adgangsbrønde, hvilket reducerer installationsomkostningerne med 60-80 %, samtidig med at rørledningens integritet bevares.
Bygningsautomatiseringsopgraderinger til energistyring står over for sammenlignelige begrænsninger. VVS-entreprenører kan ikke lukke kølere, kedler og køletårne ned i besatte timer for at installere flowmålere. Nat- og weekendarbejde kræver høje arbejdsløn og forstyrrer stadig lejere. Ultralydsflowmålerklemmen-ved tilgang muliggør installation i driftstiden, hvilket eliminerer overarbejdsomkostninger og klager fra beboere.
Multi-punktsundersøgelse og optimering
Procesingeniører, der udfører-hele anlægs vand- eller energisyn har brug for måling på adskillige midlertidige steder. Et fødevareforarbejdningsanlæg, der undersøger forbruget af kølevand, kan kræve data fra 40-50 forskellige proceslinjer og varmevekslere over flere uger. At købe og installere 50 inline-målere til midlertidig brug giver ingen økonomisk mening. En flåde på 5-10 bærbare klemmer på flowmålere roterer gennem alle målepunkter og indfanger omfattende data til en brøkdel af prisen.
Lækagedetektionsundersøgelser i vanddistributionssystemer anvender lignende strategier. Værktøjer, der undersøger uovervejet-for-vandledningszone-for-strømningsbalanceundersøgelser. Hold installerer klemme på type ultralydsflowmålere ved zonegrænser, der overvåger tilstrømning versus forbrug i 24-72 timer. Vedvarende ubalancer indikerer lækage inden for specifikke zoner, hvilket fokuserer reparationspersonalet på problemområder. Evnen til hurtigt at omplacere målere på tværs af hele systemet muliggør systematisk lækagedetektion umulig med faste målere.
Rørledningsbalancering i olie- og gasopsamlingssystemer er afhængig af midlertidig flowmåling til idriftsættelse og optimering. Operatører har brug for flowdata fra flere brønde og grene for at balancere produktionen og identificere flowrestriktioner. Bærbare ultralydsflowsensorer klemmer sig fast på feltrør uden de farlige arbejdstilladelser og sikkerhedsprotokoller, der kræves til hot tapning. Dette fremskynder idriftsættelsesplanerne og reducerer risikoeksponeringen.
Højt-tryk og høj-temperaturtjenester
Ekstreme driftsforhold udfordrer installation og vedligeholdelse af inline-målere. Høj-trykssystemer-dem, der arbejder over 100 bar (1.450 psi)-kræver tunge-væggede målerkroppe, specielle pakninger og forstærkede flanger, der øger omkostningerne væsentligt. Derudover kan dræning af- højtryksledninger til målerinstallation tage timer og udgøre sikkerhedsrisici. Ultralydsklemmen på flowmåleren omgår disse problemer ved at arbejde eksternt til trykgrænsen.
Systemer med overophedet damp og varm olie giver lignende fordele for -opspændingsteknologi. Mens inline-ultralydsmålere håndterer 200 grader (392 grader F) væsker har brug for intern termisk styring, skal klemme-på transducere monteres på rørets yderside, hvor temperaturen falder 50-100 grader gennem rørvæggen. Specialiserede højtemperaturtransducere eller WaveInjector-monteringsarmaturer udvider dette område til 630 grader (1.166 grader F), og dækker stort set alle industrielle applikationer uden de termiske komplikationer, som fugtede sensorer står over for.
Elproduktionsanlæg med høj-væsketjenester værdsætter især denne evne. Fødevands-, kondensat- og temperatorsystemer fungerer ved tryk og temperaturer, der gør vedligeholdelse af inline-måleren vanskelig og farlig. Ultralydsflowmålerklemme på systemer giver kontinuerlig overvågning uden at skabe yderligere gennemføringer i høj-rørsystemer, og bibeholder både måleevne og systemintegritet.
Anvendelser, hvor inline-målere forbliver at foretrække
Depotoverførsel og skattemåling
Finansielle transaktioner baseret på flydende mængder kræver den højeste målesikkerhed. Overførsel af olie- og gasdepot, indkøb af kemiske råvarer og forbrugsfakturering kræver nøjagtighed, der typisk er angivet til ±0,2 % eller bedre med fuld sporbarhed til nationale standarder. Mens klemme-på ultralydsflowmålere opnår ±0,5-1,0 % nøjagtighed med korrekt installation, leverer inline ultralydsmålere konsekvent de snævrere tolerancer, der kræves til skattemæssige anvendelser.
Tilsynsorganer og kommercielle kontrakter kræver ofte eksplicit inline-måling til overførsel af forældremyndighed. American Petroleum Institute (API) standarder for oliemåling, internationale standarder for depottransfer og skattemæssige målingsforskrifter specificerer typisk inline installation med direkte væskekontakt. Disse krav afspejler både nøjagtighedsovervejelser og behovet for manipulationsklare-installationer, hvor måling påvirker millioner af dollars i transaktioner.
Kalibreringssporbarhed viser sig enklere med inline-målere. Fabrikskalibrering af komplette spolesamlinger- sikrer ensartet geometri og akustiske baner. Verifikation af feltkalibrering ved hjælp af mastermålere eller flowmålere fungerer mere pålideligt med inline-målere, fordi variabler, der påvirker klemme-på ydeevne-transducerplacering, koblingskvalitet, rørtilstand- elimineres fra målekæden.
Anvendelser med meget lille diameter
Rør mindre end DN15 (1/2 tomme) udfordrer-teknologien. De korte akustiske vejlængder og tynde rørvægge skaber målevanskeligheder relateret til signaltidsopløsning og transducerpositionering. Mens der findes specialiserede klemmer på ultralydsmålere til laboratorie- og halvlederapplikationer med DN6-DN10-rør, giver inline-målere generelt bedre ydeevne og pålidelighed under DN20.
Ansøgninger med lav-flow-hastighed forværrer disse vanskeligheder. Mange klemmer-på meter angiver minimumshastigheder omkring 0,3 m/s. I DN15-rør svarer dette til kun 0,3 l/min (0,08 gpm)-men mange små{10}rørapplikationer involverer endnu lavere flow. Inline-målere designet til lavt-flow-servicemål ned til milliliter pr. minut med specialiseret spolestykkegeometri, der er optimeret til forhold med lavt-Reynolds-tal.
Laboratorier til fremstilling af medicinsk udstyr, farmaceutisk produktion og analytisk kemi har ofte brug for præcis lav-flowmåling i små rør. Disse applikationer anvender typisk inline ultralyds- eller Coriolis-målere-bygget til små volumener og lave hastigheder, hvor clamp-on-teknologi ikke kan levere den nødvendige ydeevne.
Højeste krav til nøjagtighed
Proceskontrolapplikationer, der kræver ±0,2 % nøjagtighed eller bedre kræver generelt inline-måling. Kemiske reaktortilførselsforhold, præcisionsblandingsoperationer og farmaceutisk batchkontrol kræver måleusikkerhed minimeret for at undgå produktkvalitetsvariationer. Inline-målere opnår overlegen nøjagtighed gennem direkte akustisk vejstyring, eliminering af rør-væg-relaterede variabler og optimeret flowkonditionering i målerens krop.
Forsknings- og udviklingstest kræver ligeledes den bedste-tilgængelige nøjagtighed. Laboratorieflowrigge, der karakteriserer pumpeydelse, varmevekslertestning og brændstofeffektivitetsundersøgelser kræver reference-kvalitetsmåling. Inline ultralydsmålere med flervejskonfigurationer kan opnå ±0,15 % usikkerhed, væsentligt bedre end klemme-på alternativer.
Faktureringsapplikationer, hvor små målefejl akkumuleres til betydelige økonomiske konsekvenser, favoriserer også inline-målere. Et kommunalt vandværk, der betjener 50.000 tilslutninger med 1.000.000 m³ månedligt forbrug, oplever forskellige udfald med ±0,5 % versus ±0,2 % meterusikkerhed. Forskellen på 0,3 % repræsenterer 3.000 m³ månedlige-omtrent $9.000-15.000 i omsætning afhængigt af vandpriser. På tværs af målerens 15-årige levetid stiger dette til $1,6-2,7 millioner, hvilket let retfærdiggør de højere initialomkostninger for inline-målere.
Beslutningsramme for installation
Overvejelser i forbindelse med cost-benefit-analyse
Sammenligning af de samlede installerede omkostninger mellem klemme-på og inline ultralydsflowmålere afslører forskellige økonomier på tværs af rørstørrelser. For DN50-rør (2-tommer) koster inline-målere typisk $2.500-4.500, mens klemme-på enheder varierer $4.000-7.000. Indbygget installationsarbejde kan dog tilføje $1.000-2.500 på grund af rørskæring, svejsning og trykprøvning, mens clamp-on installation kører $300-800. Overgangen finder sted omkring DN100-150, hvor omkostningerne til inline materiale begynder at eskalere hurtigt, mens omkostningerne til fastspænding stiger mere gradvist.
Livscyklusomkostninger fortjener lige stor overvejelse. Inline-målere i ren service fungerer i 10-15 år med minimal vedligeholdelse ud over periodisk verifikation. Klemme-på målere kræver inspektion af transducerkobling årligt og potentiel udskiftning af transducer efter 8-12 år-men undgå rensning af fugtede sensorer, lejeudskiftning og indvendig renovering, der påvirker inline-målere i snavset drift. Anvendelser med afskalning, belægning eller ætsende væsker kan finde på at klemme-livscyklusomkostninger er 40-60 % lavere end inline-alternativer.
Risikoomkostninger dominerer ofte beslutningstagning-i kritiske tjenester. Hvad koster det at lukke en produktionslinje ned til inline målerinstallation eller vedligeholdelse? Hvis en farmaceutisk batchprocessor mister 100.000 USD pr. dag med nedetid, koster selv en 4-timers nedlukning 16.600 USD. Installation af ti klemmer-på målere uden nedetid versus ti inline-målere, der kræver nedlukning, giver 166.000 USD i undgåede omkostninger, der sandsynligvis overstiger enhver prisforskel på udstyr.
Evaluering af præstationskrav
Matchning af målerkapaciteter til faktiske behov forhindrer både over-specifikationer og utilstrækkelig ydeevne. Mange applikationer har som standard "bedst tilgængelige nøjagtighed" uden at analysere, om proceskontrol eller operationelle beslutninger faktisk afhænger af denne præcision. En køletårns-sminkevandmåler, der bruges til månedlig forbrugstrend, kræver ikke ±0,2 % nøjagtighed-±1,0 % giver tilsvarende nytte til lavere omkostninger. Klemmen på ultralydsflowmåleren opfylder dette behov tilstrækkeligt.
Omvendt kræver krævende applikationer passende teknologi. Kemisk forholdskontrol, der opretholder støkiometriske forhold på 10:1, drager fordel af ±0,2 % måling på begge komponenter. Små målefejl forplanter sig gennem forholdsberegningen, hvilket potentielt forårsager reaktionsineffektivitet eller produktkvalitetsproblemer. Inline-måling viser sig værd på trods af installationens kompleksitet.
Krav til forbigående respons og dataopløsning styrer også udvælgelsen. Proceskontrolsløjfer, der reagerer på hurtige flowændringer, har brug for opdateringer af høj-frekvensmåling-100-200 prøver pr. sekund. Mens moderne ultralydsmålere opnår disse hastigheder, kan stabiliteten af clamp-on måling under forbigående forhold vise sig at være ringere end inline-alternativer i krævende kontrolapplikationer.
Praktiske installationsovervejelser for klemme-på systemer
Site vurdering og forberedelse

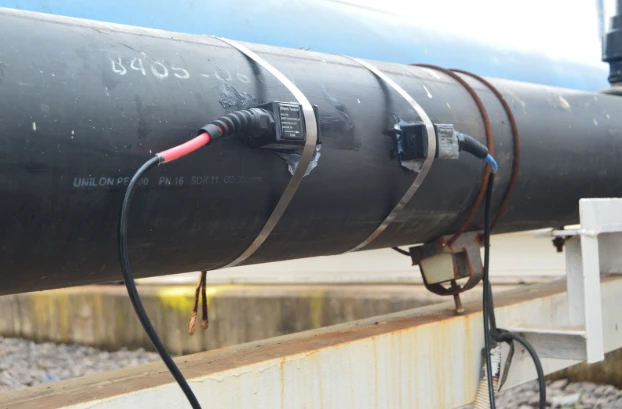

Succesfuld klemme-på installationer af ultralydsflowmålere begynder med grundige stedsundersøgelser. Teknikere evaluerer flere kandidatplaceringer, måler lige-tilgængelighed, vurderer rørets tilstand og kontrollerer miljøfaktorer. En ordentlig undersøgelse identificerer optimale monteringspositioner før anskaffelse af udstyr og undgår overraskelser i marken, der kompromitterer ydeevnen.
Rørforberedelse påvirker målekvaliteten væsentligt. Udvendige overflader kræver rengøring til bart metal eller ren plast for optimal akustisk kobling. Stålbørstning, slibning eller sandblæsning fjerner rust, belægninger og gammel maling. Nogle installationer anvender akustisk koblingsblanding før montering af transducere, mens andre bruger silikonegummipuder, der hærder for at danne permanente bindinger. Følgende producentspecifikationer for overfladeforberedelse og koblingsmaterialer sikrer pålidelig langtidsdrift.
Transducerpositionering involverer beregning af korrekt afstand baseret på rørparametre. Moderne flowmålere med integrerede regnemaskiner bestemmer automatisk afstanden efter indtastning af rørmateriale, vægtykkelse, diameter og væskeegenskaber. Feltteknikere markerer transducerpositioner, monterer armaturerne og verificerer signalkvaliteten gennem målerens diagnostiske displays, før de afslutter installationen.
Idriftsættelse og verifikation
Korrekt idriftsættelse bekræfter, at installeret klemme på flowmålere opfylder forventningerne til ydeevne. Processen begynder med signalstyrke og kvalitetstjek. Transit-tidsmålere viser signalamplitude og kvalitetsfaktorer; stærke, stabile signaler bekræfter god akustisk kobling og passende transducerpositionering. Svage eller uregelmæssige signaler nødvendiggør omplacering eller yderligere overfladeforberedelse.
Nul flow verifikation bekræfter korrekt drift. Med systemet midlertidigt lukket ned eller med en ventil lukket nedstrøms, bør måleren vise nul inden for dets specificerede usikkerhedsbånd. Vedvarende aflæsninger, der ikke er nul, kan indikere vildfarne refleksioner, rørvibrationer eller elektroniske forskydninger, der kræver korrektion.
Flowverifikation sammenligner den nye måler med referencestandarder. Mulighederne omfatter midlertidig parallel installation af kalibrerede bærbare målere, flowbalanceberegninger ved hjælp af flere målepunkter eller sammenligning med procesdata (pumpekurver, tankfyldningshastigheder osv.). Uoverensstemmelser, der overstiger forventet kombineret usikkerhed, fremkalder undersøgelse af installationsfaktorer eller målerprogrammering.
Markedstendenser og fremtidige udviklinger
Klemmen-påultralyds flowmålermarkedet nåede omkring 1,96-2,56 milliarder dollars i 2024, med fremskrivninger, der indikerer vækst til 4,11 milliarder dollar i 2034 ved sammensatte årlige vækstrater på 6,7-7,5 %. Denne udvidelse afspejler en stigende anvendelse på tværs af vandforvaltning, olie og gas, kemisk behandling og elproduktion.
Teknologiske fremskridt fortsætter med at forbedre-kapaciteten. Forbedret signalbehandling muliggør drift under stadigt mere udfordrende forhold-højere gasindhold, flere suspenderede faste stoffer, større ekstreme temperaturer. Trådløs forbindelse og IoT-integration muliggør fjernovervågning og forudsigelig vedligeholdelse, hvilket reducerer kravene til besøg på stedet. Batteridrevne-enheder muliggør langsigtet-autonom udrulning på steder, der mangler elektrisk infrastruktur.
Kunstig intelligens og maskinlæringsalgoritmer kompenserer nu for installationsfejl og rørtilstandsvariationer. Disse systemer lærer normale målemønstre og markerer anomalier, der kan indikere transducerforringelse, rørskalering eller procesændringer. Sådanne egenskaber indsnævrer ydeevnegabet mellem clamp-on og inline-målere, samtidig med at installationsfordelene, der driver markedsvæksten, bevares.
Reguleringsudviklingen former også adoptionsmønstre. Miljøovervågningskrav, vandbesparelsesmandater og energieffektivitetsstandarder øger efterspørgslen efter flowmåling på tværs af applikationer, der tidligere manglede instrumentering. Den ikke--invasive natur af fast-teknologi muliggør overholdelse til lavere omkostninger og risiko end traditionelle tilgange.
Ofte stillede spørgsmål
Kan klemme-på ultralydsflowmålere fungere på plastikrør?
De fleste klemmer-på ultralydsmålere fungerer godt på almindelige plastikrør, herunder PVC, CPVC og polypropylen. HDPE-rør giver udfordringer, fordi trykvariationer ændrer den indvendige diameter lidt og ændrer den akustiske vejlængde. Nogle producenter tilbyder HDPE-specifikke algoritmer eller anbefaler inline-målere til kritiske HDPE-applikationer. PFA- og PTFE-rør i små diametre fungerer også med specialiserede små-rørtransducere.
Hvad er den typiske installationstid sammenlignet med inline-målere?
En uddannet tekniker installerer en klemme på typen ultralydsflowmåler på 30-60 minutter inklusive overfladeforberedelse, transducermontering, ledningsføring og verifikation. Installation af inline måler kræver 2-4 timer til nedlukninger, rørskæring, svejsning, trykprøvning og idriftsættelse plus yderligere tid til planlægning, tilladelser og procedurer for genstart af systemet. Inline-installationer med stor diameter kan strække sig til flere dage.
Kræver klemme-på målere omkalibrering?
Transittid-ultralydsklemme på flowmålers kræver typisk ikke feltrekalibrering, fordi de måler transittidsforskelle, som forbliver stabile, hvis transducerens positioner ikke ændres. Periodisk verifikation mod referencemålere bekræfter fortsat nøjagtighed. Transducerudskiftning eller omplacering nødvendiggør verifikation, men ikke traditionel vådkalibrering. Årlig koblingsinspektion og signalkvalitetstjek opretholder langtids-ydelse.
Hvilke rørstørrelser fungerer bedst med clamp-on-teknologi?
Klemme-på ultralydsflowmålere håndterer rør fra DN15 (1/2 tomme) til DN6000 (240 tommer) afhængigt af den specifikke model. Ydeevne og omkostningsfordele favoriserer generelt klemme-ved installation til rør over DN100 (4 tommer). Meget små rør (DN15-DN25) og meget store rør (DN1500+) kan kræve specialiserede transducere. Optimal ydeevne opstår i DN50-DN600-serien, hvor de fleste industrielle applikationer koncentreres.
Relaterede overvejelser
Succesfuld implementering af klemme på ultralydsvandstrømsmålere kræver, at teknologien matcher applikationskravene. Beslutningsrammen bør afveje installationsbegrænsninger, nøjagtighedsbehov, omkostningsovervejelser og langsigtede vedligeholdelsesforventninger mod de specifikke karakteristika ved hvert målepunkt.
Når proceskontinuitet, ætsende væsker, store rørdiametre eller midlertidige målebehov dominerer kravene, giver -fastspændingsteknologi typisk optimal værdi. Hvor depotoverførsel, meget høj nøjagtighed, små rør eller alvorligt udfordrende væskeforhold eksisterer, forbliver inline-målere passende på trods af deres installationskompleksitet.
Den globale tendens til fastspænding-ved indførelse afspejler teknologiens modning og de praktiske fordele ved ikke-invasiv måling i de fleste industrielle applikationer. At forstå, hvornår disse fordele stemmer overens med dine specifikke behov, muliggør informerede beslutninger, der effektivt balancerer ydeevne, omkostninger og operationelle overvejelser.
