Ultralydsgasflowsensorer, også kendt som ultralydsgasflowmålere, repræsenterer avanceret måleteknologi til gasmedier (herunder naturgas, trykluft og procesgasser). Disse ikke-invasive enheder bruger ultralydsbølger til at måle gasflow uden fysisk kontakt med det flydende medium, hvilket giver fremragende nøjagtighed og pålidelighed i forskellige industrielle applikationer. Denne vejledning udforsker arbejdsprincipperne, det strukturelle design og praktiske anvendelser af ultralydsgasstrømssensorer.
Arbejdsprincippet for ultralydsgasflowsensor:
Kernen i ultralydsgasflowsensorer er brugen af lydbølger til at måle gashastighed. Den primære metode er transittidsprincippet-, hvor ultralydstransducere (sensorer) udsender impulser, der bevæger sig gennem gasstrømmen. To transducere er placeret således, at den ene sender signaler nedstrøms (med strømmen), og den anden sender signaler opstrøms (mod strømmen). Tidsforskellen (Δt) mellem disse veje er proportional med gashastigheden (V), beregnet ved hjælp af følgende formel:
hvor L er vejlængden og t0 er den gennemsnitlige transittid. Den volumetriske strømningshastighed beregnes derefter ved at gange med tværsnitsarealet af røret. En anden variant erDoppler effekt, hvor bølger reflekterer bobler eller partikler i gassen, og frekvensforskydningen angiver hastighed-ideel for gasser, der indeholder urenheder. Avancerede modeller anvender forskydningsbølger til direkte transmission eller lammebølger, som får rørvæggen til at resonere for at forstærke signaler i lavt-tryk eller dæmpende gasser. Multi-vejskonfigurationer (såsom 4 eller 6 stier) gennemsnitlige målinger på tværs af røret for at håndtere turbulente eller asymmetriske strømme, hvilket forbedrer nøjagtigheden. Dette diagram illustrerertransittid-opsætning, der viser, hvordan opstrøms- og nedstrømssignaler adskiller sig baseret på flow.
Fler-kanals ultralydsgasstrømssensorstruktur

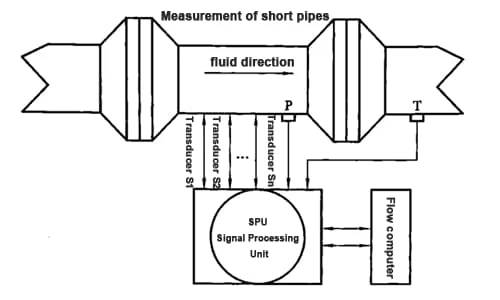

Sammensætningen af multi-gas-ultralydsflowmålere omfatter hovedsageligt fire dele: ultralydsflowmålerens hoveddel, tryktransmitter, intelligent temperaturtransmitter og flowcomputer. Ultralydsflowmåleren er hovedsageligt sammensat af to hovedkomponenter: Den ene er målerørsektionen udstyret med flere par ultralydstransducere (også kendt som det primære instrument); Den anden er signalbehandlingsenheden (SPU) med måling, visning af øjeblikkelig flowhastighed og kommunikationsfunktioner, almindeligvis omtalt som det sekundære instrument. Følgende diagram viser blokdiagrammet for en multi--kanal ultralyd
flowmåler.
Det sekundære instrument kan tilsluttes direkte til gastryk- og temperatursensorerne i rørledningen og gennem intern signalkonvertering og kompensationsberegning fuldføre kompensationseffekten af temperatur og tryk i rørledningen på gasvolumenstrømningshastigheden, uafhængigt fuldføre måling af volumetrisk strømningshastighed uden at stole på flowcomputeren. Derudover kan de digitale signaler om temperatur og tryk i rørledningen gennem den intelligente temperaturtransmitter og tryktransmitter også overføres til flowcomputeren for at kompensere for den øjeblikkelige flowhastighed og volumetriske flowhastighedsværdier målt af det sekundære instrument.
Sensordelen af multi--gas-ultralydsflowmåleren refererer hovedsageligt til målerørledningsdelen, og den strukturelle analyse af flowsensoren refererer hovedsageligt til tilslutningen af målerørledningen og installationsfordelingspositionerne for hver ultralydstransducer. Flowmålingsrørledningen er designet og fremstillet med flangeendeflader, forbundet i den lige transportrørledning. I AGA nr diameter af målerørledningen).
Derfor skal flowmålerens installationsposition på generelle industrielle gasstrømsmålesteder tage højde for indflydelsen af komplekse strømningstilstande på strømningshastighedsmåling. I henhold til GB/T 18604-2023-standarden foreslås følgende anbefalinger for installationspositionen af multi-kanals gas-ultralydsflowmålere: Den mindste lige rørlængde opstrøms er 10D, og den mindste lige rørlængde nedstrøms er 5D. Denne anbefaling kan kun etableres, når opstrømsforholdene er relativt ideelle (såsom meget lille hvirvelintensitet og let asymmetrisk hastighedsfordeling), og bør betragtes som minimumskravet for at opfylde målebehov. Som vist i figuren nedenfor skal multi-kanal gas-ultralydsflowmålere tage hensyn til udbredelseseffektiviteten af ultralydsbølger, ved at anvende ultralydstransducere, der er indlejret og installeret på målerørledningen.

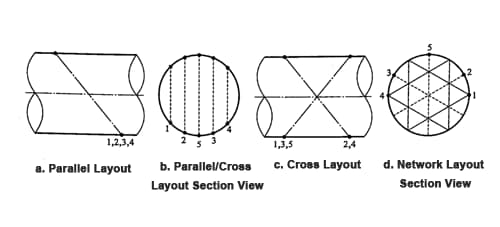

Nedenstående figur viser et skematisk diagram af kanallayoutet for en multi-kanals ultralydsgasflowmålersensor, der illustrerer den ringformede-rørledningsstruktur målt med en fire-kanals tvær-ultralydsgasflowmeter.
De 4 kanaler er henholdsvis arrangeret på forskellige strømningslag, og kanalerne krydser hinanden set i y-retningen og er parallelle med hinanden set i z-retningen. Målerørledningen består af en sammensat sensor med 4 kanaler dannet af par af ultralydstransducere med en driftsfrekvens på 200-250 kHz. Rørdiameteren D=300 mm, og vinklen φ mellem hver kanal og den aksiale retning er 60 grader.
Anvendelsesscenarier for multi-kanals ultralydsgasstrømssensorstruktur
Fler-kanals ultralydsgasflowsensorer er afgørende i industrier, der kræver præcise gasmålinger:
Olie- og gasindustrien: Depotoverførsel, rørledningsovervågning, kompressorstationer og lækagedetektion i naturgassystemer.
Kemisk og petrokemisk: Procesgasmåling i barske miljøer.
Strømproduktion og -produktion: Emissionsovervågning, lagerstyring og effektivitetsoptimering.
HVAC og forsyningsselskaber: Trykluft og biogas strømmer i bygninger eller spildevandsbehandling.
FAQ
Q: Hvor ofte skal ultralydsgasstrømssensorer kalibreres?
Sv: Ultralydsgasstrømssensorer kræver indledende kalibrering ved idriftsættelse, med genkalibrering typisk anbefalet hvert 2.-5. år afhængigt af applikationens kritikalitet. Til applikationer til depot-overførsel anbefaler AGA-9 kalibrering ved syv flowhastigheder: 100 %, 75 %, 50 %, 25 %, 10 %, 5 % og 2,5 % af maksimalt flow, med hvert testpunkt i gennemsnit over 90-300 sekunder. Produktionsvariationer og forskelle i rørinstallationer kan påvirke nøjagtigheden, hvilket gør kalibrering afgørende for optimal ydeevne. I modsætning til mekaniske målere, der driver betydeligt, bevarer ultralydsmålere stabil nøjagtighed over tid, fordi de ikke har nogen bevægelige dele, hvilket giver mulighed for mindre hyppige genkalibreringsintervaller.
Spørgsmål: Hvad er startomkostningerne i forhold til-langsigtede samlede ejeromkostninger?
Sv: Selvom den første investering i ultralydsflowmålere kan overstige traditionelle målere, viser de samlede ejeromkostninger sig ofte lavere på grund af reduceret vedligeholdelse, minimal nedetid og forlænget levetid. En enkelt ultralydsgasmåler kan erstatte to parallelle turbinemålere (små- og hovedlastskinner), hvilket reducerer infrastrukturomkostningerne. Ultralydsmålere har dyre startomkostninger, men lavere opsætningsomkostninger end nogle alternativer, med minimal vedligeholdelse på grund af ingen bevægelige dele. Den optimerede signaldetektering eliminerer dyr støjdæmpningsinfrastruktur, og reducerede vedligeholdelses- og reparationsomkostninger på målepunkter opvejer højere forudgående investering. Til applikationer med stor-diameter giver clamp-on-versioner betydelige besparelser på installationsomkostninger.
Q: Hvilken rutinemæssig vedligeholdelse er påkrævet og hvor ofte?
Sv: Ultralydsgasstrømssensorer er designet til lav-vedligeholdelsesdrift, med typisk vedligeholdelse, herunder rengøring af sondens overflade med 1-6 måneders intervaller afhængigt af stedets forhold, kontrol af udluftningssystem og luftfiltre og lejlighedsvis genkalibrering, hvis det er nødvendigt. I støvede miljøer som røggasapplikationer holder automatiske udrensningssystemer, der bruger 0,1-0,6 MPa ren instrumentluft ved 3-6 L/min, sensorflader rene og forhindrer måleafdrift. Sensorer kan udskiftes på stedet og under tryk ved hjælp af plug-and-play-konfiguration, og målerens drift påvirkes ikke direkte af urenheder på rørvæggene.
Q: Hvad er grænserne for driftstemperatur og tryk for ultralydsgasstrømssensorer?
Sv: Transducere er udviklet til at modstå temperaturer fra -260 grader F til LNG-måling til 500 grader F til kraftværksanvendelser. Moderne sensorer håndterer typisk -40 grader til +170 grader (-40 grader F til +338 grader F) til standardapplikationer, med specialiserede højtemperaturversioner, der er i stand til 150 grader til 550 grader (+302 grader F til +1022 grader F). Trykområder strækker sig fra 1 bar til 300 bar (14,5 til 4350 psi), med sensorer, der fungerer ved standardfrekvenser på 120 eller 200 kHz. Til lavtryksanvendelser kræver lydtransmission minimal gastæthed, og Lamb wave-teknologien muliggør måling ned til næsten-atmosfærisk tryk.
