En bærbar ultralydsflowmåler er en flowmåler, der er designet baseret på udbredelsesegenskaberne for ultralydsbølger. Den kan måle strømningshastigheden og varmen af forskellige enkelte, homogene væsker, der kan lede ultralydsbølger. Ved at anvende en berøringsfri målemetode kræver den ikke gennemtrængning i røret og kan fuldføre målingen uden at påvirke væskeflowet. Det er meget udbredt til måling af væsker såsom vand, havvand, industrielt spildevand, syrer, alkalier og olier, og spiller en vigtig rolle i energiforbrugsmåling i industrier som køling, opvarmning, varmevekslere og kedler.

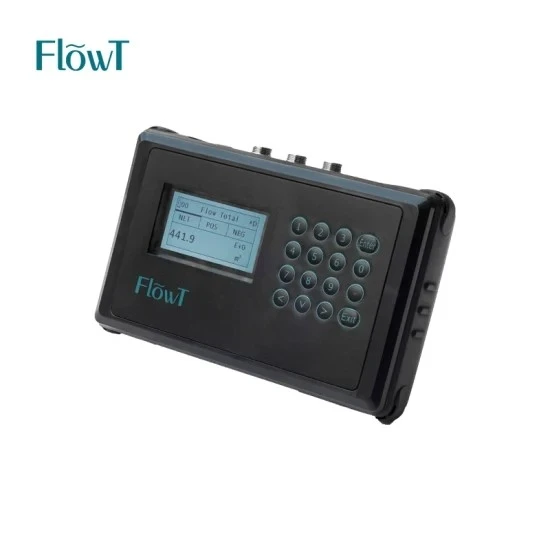

Enheden består hovedsageligt af en hovedenhed, sensorer, en temperatursensor og diverse tilbehør. Hovedenheden, som kernekontrolenheden, er udstyret med et LCD-display og et betjeningstastatur, der muliggør parameterindstilling, datavisning og behandling. Den kan udstyres med to par sensorer, valgt i henhold til rørdiameter og temperaturkrav. For eksempel er små sensorer velegnede til rør med diametre fra DN15 til 40 mm, mens høj-temperatursensorer kan modstå temperaturer fra -40 grader til 180 grader. Temperaturføleren bruges til at indsamle væsketemperatur under energimåling, som kombineret med flowdata fuldender varmeberegningen. Udstyrets hovedegenskaber omfatter: høj målenøjagtighed, med flowmålefejl, der ikke overstiger ±1% og varmemålingsfejl, der ikke overstiger ±2%; bredt måleområde, der dækker rør med diametre fra 15 mm til 1200 mm; kompatibilitet med forskellige rørmaterialer, såsom stål, rustfrit stål, støbejern, PVC, kobber og aluminium; understøttelse af kinesisk og engelsk sprogvisning; og omfattende datalagrings- og transmissionsmuligheder, der muliggør dataoptagelse via SD-kort og netværkskommunikation via RS485-grænseflade. Dens måleprincip er baseret på udbredelsesegenskaberne for ultralyd i væsker. Når en ultralydsstråle udbreder sig i en væske, forårsager væskestrømmen en lille ændring i udbredelsestid, og denne ændring er proportional med væskestrømningshastigheden. Ved nul flow sender og modtager opstrøms- og nedstrømssensorerne lydbølger på samme tid; når væsken strømmer, er lydbølgens udbredelsestid i modstrømsretningen længere end i nedstrømsretningen. Ved at beregne tidsforskellen mellem de to og kombinere den med rørparametre, kan væskehastigheden og strømningshastigheden udledes.
Under drift skal følgende betingelser være opfyldt: Rørledningen skal være fyldt med væske; prioritere rørledninger med lodret opadgående eller skråt opadgående strømning, og undgå installation på rørledninger på det højeste punkt af rørsystemet eller dem med lodret nedadgående strømning; sikre stabil væskestrøm, og hold dig væk fra pumpeudløb, delvist åbne ventiler og andre steder, der er tilbøjelige til at blive turbulens. Hvis dette ikke kan undgås, skal du sikre dig, at den opstrøms lige rørsektion er mindst 10D (D er rørets ydre diameter) og nedstrøms er mindst 5D; undgå så vidt muligt skalering på den indvendige væg af rørledningen; hvis der er skalering, skal du rense den eller bruge Z--metoden til måling; væsketemperaturen skal være inden for sensorens toleranceområde og væk fra interferenskilder såsom frekvensomformere og-højspændingsledninger. Før måling skal rørledningsparametre indtastes i værtscomputeren, herunder rørets ydre diameter, vægtykkelse, materiale, foring (hvis nogen), væsketype, sensortype og installationsmetode. Efter parameterindtastning vil værtscomputeren beregne sensorinstallationsafstanden, og operatøren skal installere sensoren i henhold til denne afstand.
