Klemme-på ultralydsflowmålere kan effektivt håndtere-højtryksapplikationer, fordi de monteres udvendigt på rørvægge uden at trænge ind i rørsystemet. Da transducerne aldrig kommer i kontakt med den strømmende væske, udgør rørledningstrykket ingen direkte begrænsning for selve måleanordningen -kun rørets strukturelle integritet har betydning.
Forståelse af Clamp-On Ultrasonic Flow Meter Pressure Capabilities
Deultralyds flowmålerklemme-på designet skaber en grundlæggende fordel i høje-tryksmiljøer. Traditionelle inline-målere skal modstå internt væsketryk gennem fugtede komponenter, menklemme på ultralyds flowmålers opererer helt udefra røret.
Hvorfor ekstern montering eliminerer trykgrænser
Når du installerer en ultralydsklemme på flowmåleren, fastgøres transducerne til den udvendige røroverflade ved hjælp af monteringsarmaturer eller omsnøringssystemer. Disse sensorer transmitterer og modtager ultralydssignaler, der passerer gennem rørvæggen, bevæger sig gennem den strømmende væske og vender tilbage gennem den modsatte væg. Selve røret indeholder trykket-ikke flowmåleren.
I olie- og gasapplikationer,klemme-på ultralydsflowmålers regelmæssigt måler strømme i rørledninger, der opererer ved flere tusinde PSI. Flexim FLUXUS-serien fungerer for eksempel med "ingen maksimal trykbegrænsning" for stålrør, som dokumenteret i feltanvendelser. Måleprincippet forbliver uændret, uanset om røret indeholder væske ved 50 PSI eller 5.000 PSI.
Sådan fungerer ultralydsflowmåler Clamp On-teknologi

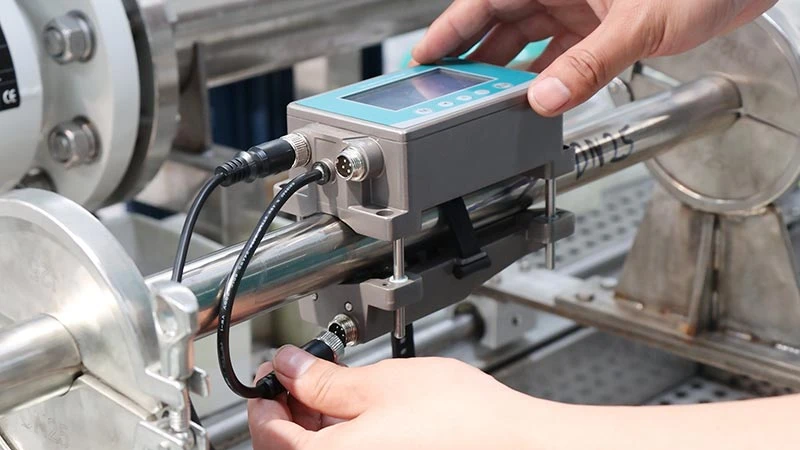

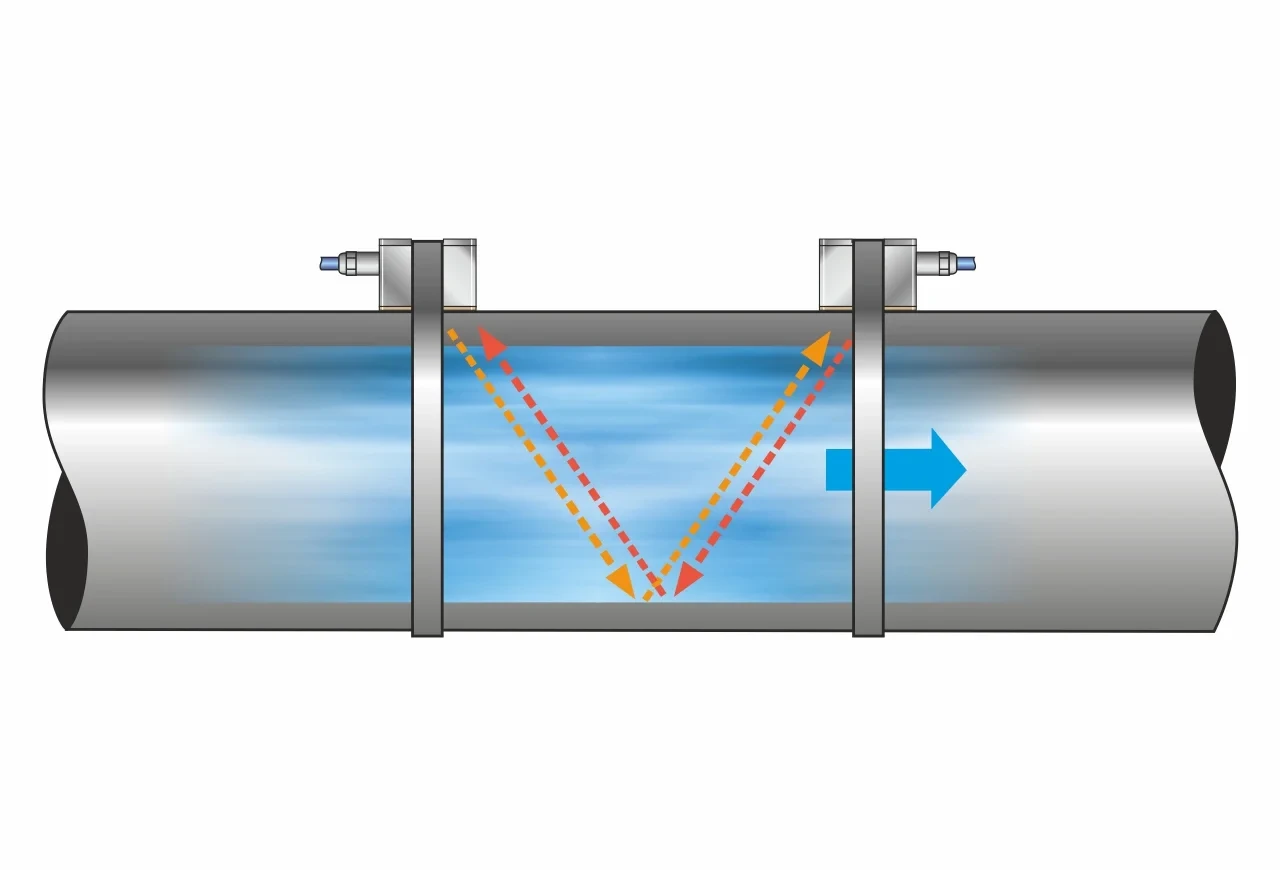

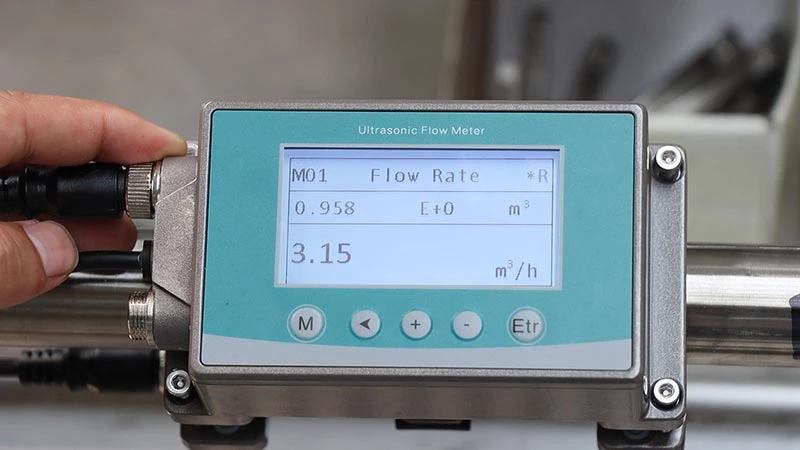

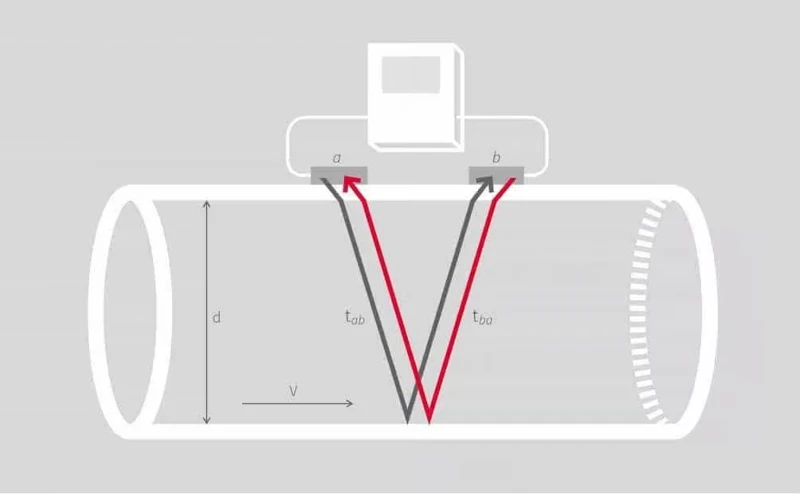

Ultralydsflowmålerens klemme-ved tilgang bruger transit-tidsmåling. To transducere monteret på modsatte sider af røret sender ultralydsimpulser gennem det strømmende medium. Den ene impuls bevæger sig med strømningsretningen, den anden mod den. Tidsforskellen mellem disse signaler afslører strømningshastigheden.
Dette måleprincip afhænger af akustisk signaltransmission gennem rørvæggen og væsken-ikke af at indeholde internt tryk. Uanset om man måler vand ved 100 PSI eller råolie ved 2.000 PSI, forbliver transittidsberegningen identisk.
Klem på ultralydsflowmåler til vand og-højtryksvæsker
Forskellige væsketyper giver forskellige udfordringer for ultralydsmåling, men selve trykket skaber sjældent problemer for korrekt installeret klemme på typen ultralydsflowmålere.
Vandsystemapplikationer
En klemme på ultralyds vandflowmåler håndterer kommunal vanddistribution, kølesystemer og industrielt procesvand over hele trykspektret. Byens vandledninger fungerer typisk ved 40-100 PSI, mens kedelfødevandssystemer kan overstige 3.000 PSI. Den samme bærbare ultralydsflowmålerklemme på enheden måler begge applikationer nøjagtigt.
Den vigtigste forskel ligger i rørets vægtykkelse. Vandrør med-højtryk bruger tykkere vægge, hvilket kræver transducere med større gennemtrængningsevne. Moderne klemme på ultralydsflowmåler til vandinstallationer kompenserer automatisk, når du indtaster den korrekte vægtykkelse under opsætningen.
Kemi- og kulbrinteservice
Metoden med klemme på væskeflowmåleren viser sig at være særlig værdifuld for ætsende eller giftige væsker under tryk. Kemiske forarbejdningsfaciliteter bruger disse målere på reaktortilførsler, opløsningsmiddeloverførselslinjer og polymerproduktionsstrømme, hvor trykket når 1.500 PSI eller højere.
Da væsken aldrig kommer i kontakt med transducerne, bliver materialekompatibilitet irrelevant. Én bærbar klemme på flowmåleren kan måle svovlsyre, natriumhydroxid og rent vand i den samme facilitet-uanset trykniveauer i hver linje.
Bærbar ultralydsflowmålerklemme tændt for trykprøvning
Den bærbare klemme på flowmålerkategorien tilbyder unikke fordele i høje-trykmiljøer, hvor der er behov for midlertidig måling.
Feltbekræftelsesapplikationer
Ingeniører bruger bærbar ultralydsflowmålerklemme på instrumenter til at verificere inline-målerens nøjagtighed uden at lukke tryksatte systemer. Dette viser sig at være kritisk i ansøgninger om overførsel af forældremyndighed, hvor der opstår målingstvister. En tekniker kan installere en klemme på flowmålerens ultralydstype på få minutter, indsamle verifikationsdata og fjerne dem-alt mens rørledningen kører ved fuldt tryk.
Raffinaderier og kemiske fabrikker vedligeholder bærbare enheder til fejlfinding af flowproblemer i høje-processtrømme. Når operatører har mistanke om et pumpeproblem eller ventilfejl, giver den bærbare klemme på ultralydsflowsensoren øjeblikkelige flowdata uden procesafbrydelse.
Sikkerhedsfordele i tryksatte systemer
Installation af traditionelle inline-målere på-højtryksledninger kræver trykaflastning i systemet, hvilket skaber sikkerhedsrisici og produktionstab. Clampon flowmåleren eliminerer disse farer fuldstændigt. Der sker ingen skæring, svejsning eller gennemtrængning af trykgrænser under installation eller fjernelse.
Denne sikkerhedsfordel bliver kritisk ved service med farligt materiale. En klemme på ultralydsflowsensor på en højtryks-klorinledning eller ammoniakrørledning udgør ingen risiko for frigivelse sammenlignet med installation af fugtede flowmålerkomponenter.
Tekniske faktorer, der påvirker klemme-på ultralydsflowmålerens ydeevne
Selvom trykket ikke begrænser ultralydsklemmen på flowmåleren direkte, påvirker flere relaterede faktorer målenøjagtigheden i højtryksapplikationer-.
Rørmateriale og vægtykkelse
Flowmålerens klemme på typen fungerer med forskellige rørmaterialer, men høje-tryksystemer bruger typisk tunge-vægge stålrør. Vægtykkelse påvirker ultralydssignaldæmpning-tykkere vægge kræver kraftigere transducere eller alternative monteringskonfigurationer.
Standard transducere håndterer vægtykkelse op til 25 mm til stålrør. Ud over dette bliver det nødvendigt med specialiserede transducere med høj-gennemtrængning eller refleksmontering (hvor begge transducere monteres på samme side). Ultralydsflowmålerklemmen-på transmitteren tager højde for vægtykkelsen under opsætningsberegninger.
Temperatur- og trykkombinationer
Højtrykssystemer involverer ofte høje temperaturer. Mens klemmen på typen ultralydsflowmåler håndterer trykket uafhængigt, kræver kombinerede ekstreme forhold overvejelse. Standardtransducere fungerer fra -40 grader til +150 grader, med specialiserede højtemperaturmodeller, der strækker sig til 550 grader.
Rørets temperatur påvirker vægtykkelsesberegninger og signaludbredelseshastighed mere end trykket gør. Installationsparametre kompenserer for disse variable. Ved idriftsættelse af en klemme på ultralydsmåleren indtaster operatører rørmateriale, vægtykkelse og væskeegenskaber. Tryk indgår kun i ligninger, da det vedrører væsketæthed til massestrømsberegninger.
Clamp On Ultrasonic Flow Sensor Signal Quality
Moderne klemme på ultralydsflowsensorteknologi inkorporerer avanceret digital signalbehandling for at opretholde nøjagtigheden under udfordrende forhold. Højtrykssystemer med pumper eller reguleringsventiler skaber vibrationer og turbulens, der kan påvirke målestabiliteten.
Ultralydsflowmålerklemmen på designet filtrerer disse forstyrrelser gennem sofistikerede algoritmer. Men bedste praksis for installation anbefaler stadig, at man undgår placeringer umiddelbart ved siden af pumper eller hurtig-lukkende ventiler, hvor der ofte forekommer trykstød.
Virkelig-World High-Ultrasonisk Flow Meter Clamp-På applikationer
Industrielle faciliteter på tværs af flere sektorer demonstrerer trykegenskaberne ved ultralydsteknologi med klemme på flowmåler.
Olie- og gasindustrien
Upstream produktion: Brøndhovedstrømme, hvor trykket ofte overstiger 3.000 PSI, bruger klemme-på målere til at overvåge produktionen uden at skabe potentielle lækpunkter i højtryksopsamlingssystemer.
Midstream rørledninger: Langdistance-råolie- og naturgastransmissionsledninger, der opererer ved 800-1.400 PSI beskæftigerultralydsklemme på flowmålers til lækagedetektion og flowverifikation uden rørledningsgennemføringer.
Nedstrøms raffinering: Højtryksprocesstrømme- i katalytiske krakkere, hydrobehandlere og fraktioneringskolonner bruger denne teknologi til midlertidig måling under optimeringsundersøgelser. Den bærbare ultralydsflowmålerklemme på modstår temperaturer til 200 grader i disse applikationer.
Kemisk forarbejdning
Reaktorfødestrømme, polymerisationsprocesser og højtryksekstraktionsoperationer drager fordel af ikke-invasiv måling. En klemme på væskeflowmåler på en polyethylenreaktorfødeledning, der måler ved 1.800 PSI, giver kritiske proceskontroldata uden at kompromittere trykgrænsen.
Strømproduktion
Kedelfødevandssystemer i kraftværker fungerer ved 3,000+ PSI. Klemmen på ultralydsvandflowmåleren overvåger disse flows for effektivitetsoptimering og pumpeydelsesverifikation uden at kræve dyre inline-målerinstallationer.
Valg af den rigtige klemme på type ultralydsflowmåler
At vælge en passende ultralydsflowmålerklemme-til høj-service kræver opmærksomhed på adskillige specifikationer ud over trykklassificering.
Transducervalgskriterier
Tilpas transduceren til dit rørmateriale, diameter og vægtykkelse. Højtryksrør har typisk tykkere vægge, hvilket kræver:
Transducere med høj-penetrationtil vægtykkelse 12-25mm
Bred-transduceretil højtryksrør med stor- diameter
Høje-temperaturtransducerehvis systemet også kører varmt
Standardtransducere fungerer til de fleste applikationer, men ekstreme kombinationer af trykklasse, rørstørrelse og temperatur kan have brug for specialiserede sensorer.
Systemkrav til montering
Højtryksbeholdere har ofte isolering, belægninger eller begrænset adgang. Den bærbare klemme på flowmåleren bør omfatte monteringsudstyr, der er egnet til:
Fjernelse og udskiftning af tyk isolering
Begrænset arbejdsplads omkring-højtryksrør
Sikker fastgørelse, der modstår systemvibrationer
Hurtig montering og afmontering for midlertidige målinger

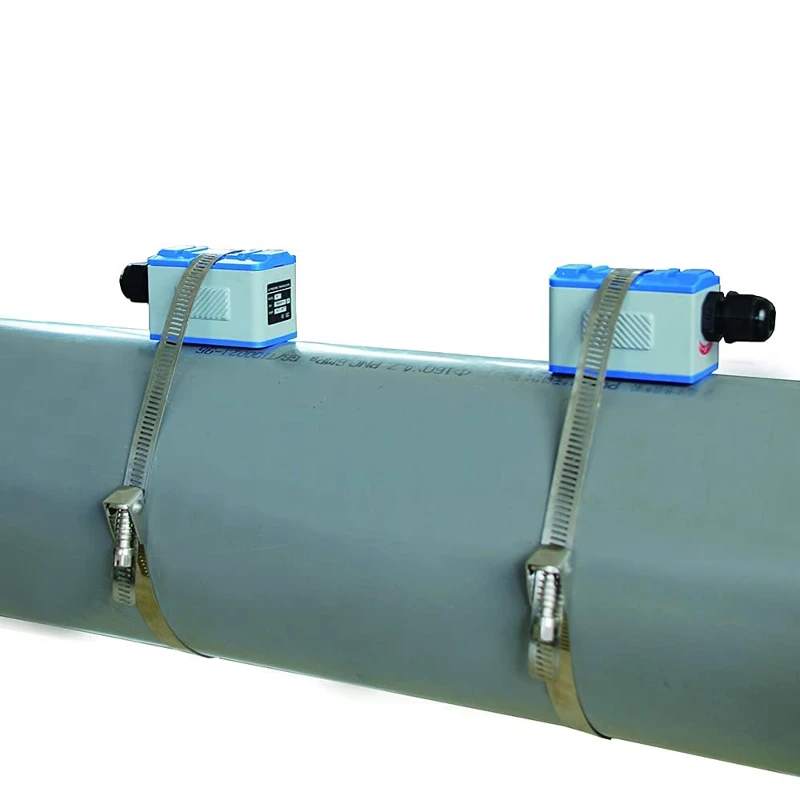

Skinne-monterede systemer giver den mest stabile installation til permanent overvågning, mens kæde-monterede systemer giver fleksibilitet til bærbare applikationer.
Signalbehandlingsfunktioner
Avanceret DSP (Digital Signal Processing) hjælper med at opretholde nøjagtigheden, når rørvibrationer eller flowturbulens skaber måleudfordringer. Se efter flowmålerklemme på typemodeller med:
Adaptiv signalbehandling til varierende flowforhold
Støjfiltrering til pumpede systemer
Automatisk forstærkningskontrol for optimal signalstyrke
Multi-stimåling for forbedret nøjagtighed
Installation Best Practices for Clamp-On Ultrasonic Meter Applications
Korrekt installation bestemmer målenøjagtigheden langt mere end trykniveauer. Følg disse retningslinjer for pålidelige resultater med enhver ultralydsklemme på flowmåleren.
Rørforberedelse
Rengør røroverfladen grundigt ved transducerens monteringssteder. Maling, rust eller belægninger forstyrrer den akustiske kobling uanset internt tryk. Højtryksrør har ofte beskyttende belægninger, der skal fjernes i små områder for at få sensorkontakt.
Påfør generøst akustisk koblingsmasse mellem transducerfladen og røroverfladen. Dette eliminerer luftspalter, der blokerer ultralydstransmission. Sammensætningstypen skal matche driftstemperaturen-standardforbindelser virker til 150 grader, mens specialiserede forbindelser håndterer højere temperaturer.
Transducerpositionering

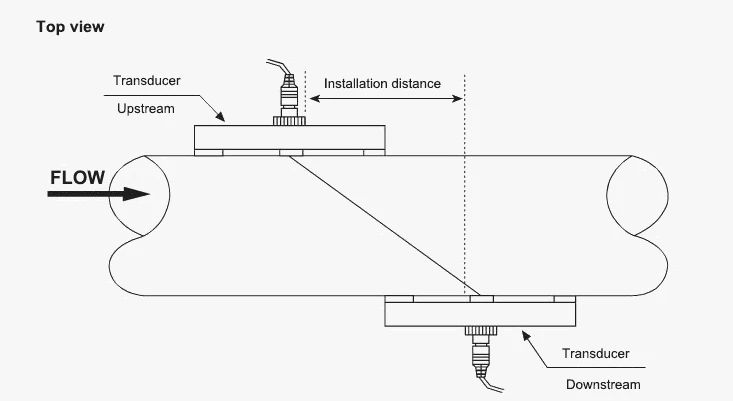

Kravene til lige rør gælder også for højtrykssystemer.- Klemmen på flowmålerens ultralydstype har brug for 10 diametre lige rør opstrøms og 5 diametre nedstrøms for nøjagtige aflæsninger. Albuer, ventiler og T-stykker skaber flowprofilforstyrrelser, der påvirker målenøjagtigheden uanset tryk.
Til applikationer med højt-tryk i trange rum, hvor krav til lige rør ikke kan opfyldes, kan du overveje multi-ultrasonisk flowmålerklemme-på design, der kompenserer for strømningsprofilforvrængning.
Systemparametre
Indtast nøjagtige rørparametre under idriftsættelsen:
Udvendig diameter: Mål med skydelære for præcision
Vægtykkelse: Brug ultralydstykkelsesmåler, hvis det er muligt
Rørmateriale: Vælg nøjagtig materialekvalitet for korrekt lydhastighed
Væsketype: Angiv for korrekte tætheds- og lydhastighedsberegninger
Disse parametre betyder mere end driftstryk for målenøjagtighed. En bærbar ultralydsflowmålerklemme på enheden med forkert vægtykkelse vil producere fejl på ethvert trykniveau.
Vedligeholdelse og langsigtet ydeevne.-
Ultralydsflowmålerklemmen-på giver klare fordele med hensyn til høje-levetid og vedligeholdelseskrav.
Rutinemæssige vedligeholdelsesopgaver
Periodisk vedligeholdelse involverer simple kontroller, der udføres, mens systemet kører på fuldt tryk:
Efterse transducerens montering for sikker kontakt
Kontroller, at koblingsforbindelsen ikke er tørret eller nedbrudt
Kontroller kabelforbindelser og signalkvalitet
Valider rørparameterinput forbliver nøjagtige
Disse opgaver tager minutter og kræver ingen nedlukning af systemet, ingen adgang til begrænset plads og ingen tryktest bagefter. Klemmen på ultralydsflowsensoren på en kritisk-højtryksledning kan serviceres under normal drift.
Lang levetid i trykservice
Fraværet af bevægelige dele og våde komponenter betyder, at måleenheden ikke oplever nogen tryk{0}}induceret slitage. Selvom røret i sig selv kan blive træt eller korroderet i løbet af årtiers tryksat service, forbliver klemmeflowmåleren upåvirket, så længe rørets integritet forbliver tilstrækkelig til ultralydstransmission.
Sammenlign dette med inline-målere i-højtryksservice, hvor tætningsforringelse, lejeslitage og vedligeholdelse af trykgrænser skaber løbende omkostninger og sikkerhedsproblemer. Flowmålerens klemme på typen eliminerer disse problemer fuldstændigt.
Ofte stillede spørgsmål
Kan klemme på ultralydsflowmåler også måle ved lavt tryk?
Ja, moderne ultralydsklemme på flowmålere arbejder over hele trykområdet fra vakuum til maksimal rørklassificering. Nogle avancerede modeller måler ned til atmosfærisk tryk selv i stålrør. Måleprincippet tilpasser sig automatisk til ændringer i væsketætheden forbundet med forskellige tryk, hvilket gør en meter velegnet til både lav- og{2}}højtryksapplikationer.
Påvirker rørets vægtykkelse høje-trykmålinger med klemme-på målere?
Vægtykkelsen påvirker signaltransmissionsafstanden, men ikke trykevnen. Tykkere vægge i-højtryksrør kræver kraftigere transducere og kan have behov for tættere transducerafstand. Den bærbare klemme på flowmåleren kompenserer for vægtykkelsen under opsætningen og sikrer nøjagtige aflæsninger uanset trykklasses rørspecifikationer. Du skal indtaste den korrekte vægtykkelse for at transmitteren kan beregne korrekte signalveje.
Er der trykbegrænsninger for plastikrør med ultralydsflowmålerklemme-på?
Begrænsningen kommer fra rørets trykklassificering, ikke flowmåleren. HDPE- eller PVC-rør har lavere trykklassificeringer end stål, men klemmen på ultralydsvandstrømsmåleren måler nøjagtigt inden for rørets sikre driftsområde. Bemærk, at plastikrør kan udvide sig under tryk, hvilket kræver diameterkompensation i måleropsætningen for applikationer med høj-nøjagtighed.
Hvordan er spænde-på nøjagtighed sammenlignet med inline-målere i højtrykssystemer?
Transit-tidsklemme på ultralydsflowmålerens nøjagtighed varierer typisk fra ±0,5 % til ±2 % af aflæsningen, sammenlignelig med kvalitetsinline-målere. Den største nøjagtighedsforskel stammer fra installationskvalitet og kalibrering snarere end trykeffekter. Inline-målere kan have små fordele i ekstremt turbulente- højtryksstrømme, hvor præcis flowprofilering er vigtig, men for de fleste applikationer fungerer klemmen på ultralydsflowsensoren tilsvarende.
Afsluttende overvejelser
Spørgsmålet om, hvorvidt ultralydsflowmålerklemme-on-teknologi kan håndtere højt tryk, har et klart svar: trykket i sig selv udgør ingen begrænsning for korrekt valgt og installeret klemme-på målere. Det eksterne monteringsprincip betyder, at du ikke designer en trykbeholder,-du monterer sensorer på en eksisterende trykgrænse.
Dine udvælgelseskriterier bør fokusere på røregenskaber, væskeegenskaber og installationsmiljø frem for trykklassificeringer. Match transducerspecifikationer til vægtykkelse og temperatur. Sørg for passende lige rørsektioner til nøjagtig måling. Anvend korrekt akustisk kobling og sikker montering.
Til højtryksapplikationer, der spænder fra 500 PSI vandfordeling til 5.000 PSI kulbrintebehandling, giver klemmen på ultralydsmåleren nøjagtige, pålidelige målinger uden sikkerhedsrisici, installationskompleksitet og løbende vedligeholdelsesproblemer ved tryk-gennemtrængende inline-målere.
